Raccord pour produits chimiques 1A

pour carburantpneumatiquefileté

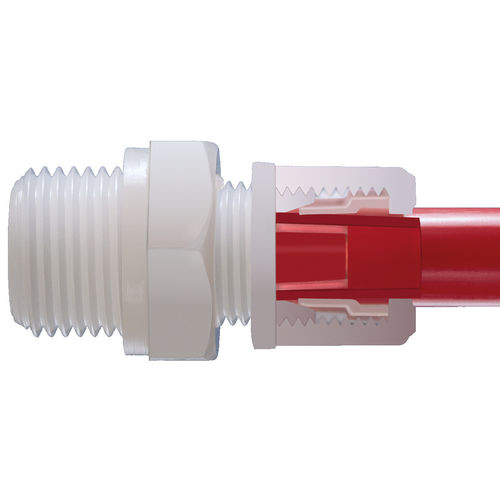

En ce qui concerne le raccord pour tuyaux souples 1A, le tuyau est emmanché sur la douille du raccord. Ensuite, la fixation se fait par la bague de serrage à l’aide de l’écrou moleté. La douille est presque cylindrique et sa conception est telle que, même en cas de tolérances défavorables, tout élargissement de tuyau au-delà de 6 % est impossible. La tension provoquée par le faible élargissement assure déjà l‘étanchéité jusqu‘à 6 bars. La bague de serrage et l‘écrou moleté compensent les forces longitudinales qui pourraient retirer le tuyau de la douille. La bague de serrage assure également la fixation du flexible d‘une façon telle qu‘il ne se produit ni effet de cisaillement ni effet de torsion. Ceci permet une utilisation jusqu‘à 10 bars*. Du fait de son élasticité, la bague de serrage peut être utilisée à plusieurs reprises dans le même raccord.
