Détecteur de fil cassé UPG series

à LEDpiézoélectriqueà potentiomètre

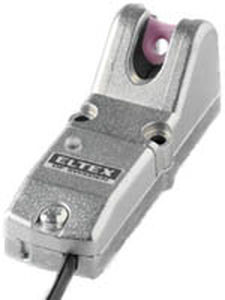

Eltex UPG-Stitch Détecteur de rupture de fil pour machines à coudre. L'UPG-Stitch est un capteur de rupture de fil conçu pour être utilisé sur les machines à coudre. Il vérifie que le fil se déplace dans les points de suture. Tant l'absence de mouvement du fil que le mouvement continu du fil se traduiront par une sortie active. Il fonctionne selon le principe piézoélectrique, en détectant le mouvement du fil. Ce principe de fonctionnement le rend adapté à tous les types de fils et insensible à la poussière, à la saleté et aux variations d'humidité. Il dispose d'une sortie à optocoupleur adaptée aux automates programmables ou autres dispositifs de contrôle électronique. Une LED (diode électroluminescente) indique le mouvement du fil. La partie en céramique du capteur peut être utilisée soit comme un oeillet fermé, soit comme un bar ouvert. Plusieurs capteurs peuvent également être connectés en parallèle. Grâce à sa petite taille, il ne nécessite pas beaucoup de place sur la machine. Spécifications techniques : Logement en zinc métallique Alimentation électrique 15-30 V DC Consommation de courant 20 mA Sortie : Courant de commutation max. 10 mA Chute de tension max. 2 V Gamme de vitesse 600 - 10 000 tr/min Longueur du câble 16750 0.5 m 16760 3.5 m Connecteur de câble Connecteur modulaire 6/4 Description de la fonction : Partie sensible Céramique d'oxyde d'aluminium, avec un oeillet fermé de Ø3 mm et une barre de 7 mm de large. Optocoupleur de sortie, actif lorsque le fil ne se déplace pas correctement. Réglage de la sensibilité La sensibilité peut être réglée à l'aide d'un potentiomètre situé sous le couvercle. Le résultat reflète le mouvement du fil. Lorsque le fil se déplace correctement, l'optocoupleur est inactif. Lorsque le fil n'est pas en mouvement ou se déplace de façon continue, l'optocoupleur est actif. La LED est allumée lorsque le fil se déplace correctement. Il clignote de façon régulière lorsque le fil ne bouge pas.
