Unité de contrôle de détection de casse d'outil 28420

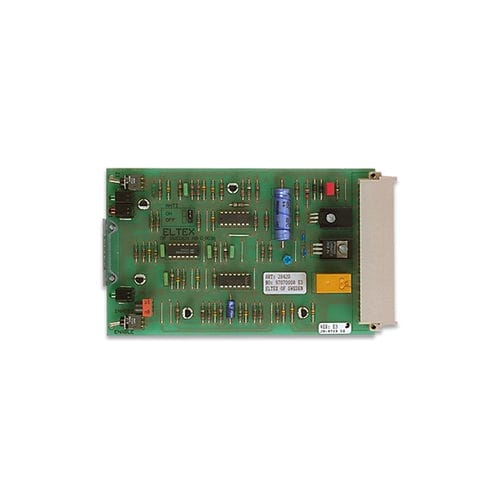

Unité centrale de contrôle ELTEX 28420 pour les générateurs de signaux de courant logique ELTEX Description générale La carte électronique 28420 est une unité centrale de contrôle utilisée pour les donneurs de signaux Eltex (détecteurs de rupture de trame) avec sortie de courant logique (type E). L'unité de commande centrale compare les signaux du donneur de signaux et de l'interrupteur et donne une impulsion d'arrêt au métier à tisser si nécessaire. Fonction et spécifications Alimentation électrique : 16-30 V DC. (16-24 V DC sur les appareils dont le numéro de série est inférieur à 90380000) Sortie d'arrêt de relais : Le relais est normalement sous tension. Dès qu'un défaut de trame se produit, le relais sera désénergisée. ANTI-fonctionnement : Un arrêt de trame avec cette carte électronique et un E2070 ou un ANTI le donneur de signaux peut détecter si trop de fils sont insérés par erreur. La taille : Tableau au format Europe, 100 x 160 mm. Modèles 28420 : Connecteur Europe DIN 41612 série F, 32 pôles, rangée b + z. 28421 : Connecteur Europe DIN 41612 série D, 32 pôles. L'ajustement : L'unité centrale de commande est conçue pour s'intégrer dans le boîtier de commande du métier à tisser. Sur les machines où il n'y a pas de connecteur disponible pour cette unité, utilisez l'unité 28420 installée dans l'étui plastique Eltex 13400. Principe du courant logique Les donneurs de signaux de courant logique Eltex communiquent avec l'unité centrale de commande au moyen d'un signal de courant continu. Lorsqu'un fil est en mouvement, le donneur de signaux envoie une certaine quantité de courant, que l'on appelle "unité de courant". L'unité centrale de contrôle peut être réglée pour détecter une ou deux unités de courant du donneur de signaux.
