Unité de contrôle de détection de casse d'outil 28700

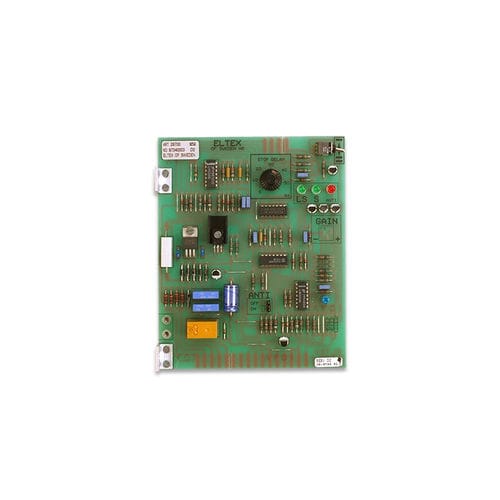

Unité de contrôle ELTEX 28700 pour les détecteurs de trame à courant logique ELTEX Description générale La carte électronique 28700 est conçue pour s'intégrer dans le boîtier de commande d'une machine à tisser Dornier de type "DU". Il est utilisé lorsqu'un capteur de trame analogique, par exemple 2010-2, est remplacé par un capteur de trame avec sortie de courant logique (par exemple, type E2070). La planche 28700 peut remplacer toutes les planches portant les numéros de référence 25700, 25710 et 26700. Avantages Le remplacement d'une ancienne planche et d'un détecteur de fil de trame analogique par une planche 28700 et un détecteur de fil de trame E2070 présente les avantages suivants - ANTI-fonctionnement : Ce casse-trame permet de détecter si trop de fils sont insérés simultanément par erreur. - Le détecteur de trame E2070 peut être facilement configuré pour de nombreuses combinaisons de fils de trame simples et mixtes double insertion de trame, toujours avec une fonction ANTI. - Il est également possible de détecter trois et quatre trames se déplaçant en même temps, en utilisant un seul Détecteur de trame E2070 et toujours avec fonction ANTI. - Le système de courant logique est très peu sensible aux interférences électriques et mécaniques. - Il est possible d'utiliser différents détecteurs de trame avec une sortie logique de courant, par exemple E2016, ANTI, E2010-2 et E2070. Lorsqu'une partie du stop motion doit être remplacée, il peut être conseillé de mettre à jour le stop motion avec cette planche et un détecteur de trame approprié. Connexion Pour remplacer l'ancienne carte par la carte 2870, il suffit de retirer le connecteur de bord de l'ancienne carte et le pousser sur le nouveau tableau 2870. Les détecteurs de trame sont reliés par une fiche et sont faciles à remplacer.
