Passerelle de communication FDG14

sans filDALIsur rail DIN

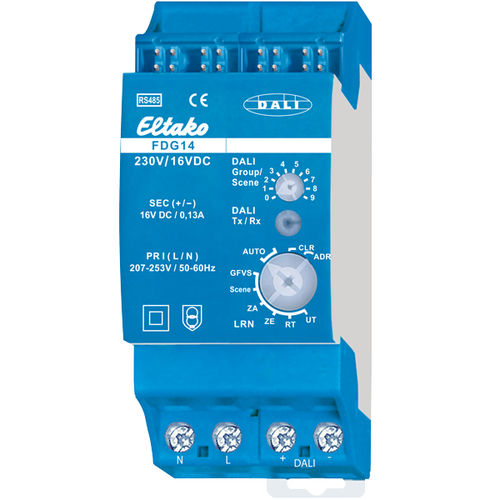

Passerelle DALI à bus RS485 pour montage sur rail DIN-EN 60715 TH35, bidirectionnelle. Perte en veille de seulement 1 watt. Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 2 modules = 36mm de largeur, 58mm de profondeur. Connexion au bus Eltako-RS485. Câblage transversal du bus et alimentation par cavalier. Fonctionnement en liaison avec le FAM14. Alimentation 230V aux bornes N et L. 16V DC/130mA peuvent être connectés aux bornes DALI +/- pour un maximum de 64 appareils DALI. La passerelle FDG14 contrôle les dispositifs DALI avec les émetteurs sans fil EnOcean via le FAM14. À partir de la semaine de production 14/16, les groupes 0-15 peuvent être contrôlés et la commande de diffusion peut être envoyée. En outre, les scènes DALI 0-15 peuvent être contrôlées. Les installations DALI qui doivent être entièrement contrôlées par le FDG14 doivent être configurées dans les groupes 0-15. Le FDG14 enregistre en interne la valeur de gradation pour chacun des groupes 0-15 et fournit cette valeur comme retour d'information. Les mêmes télégrammes de retour sont générés que pour un FUD14. Le FDG14 occupe 16 adresses d'appareil BR14. Les retours des adresses d'appareil correspondent aux valeurs de gradation des groupes DALI 0-15 dans l'ordre croissant. Les retours peuvent être convertis par le PCT14 pour chaque groupe individuel de télégrammes de valeurs de gradation (%) en télégrammes de boutons-poussoirs (ON/OFF). Les rétroactions peuvent alors commander les actionneurs BR14. Le FDG14 remplit la fonction de maître DALI et d'alimentation DALI. Les commutateurs rotatifs ne peuvent enseigner que des boutons-poussoirs pour les groupes 0-8 et les scènes DALI 0-9.
