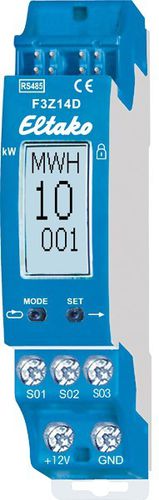

Compteur d'énergie électrique triphasé F3Z14D

sur rail DINRS-485sans fil

Concentrateur de compteurs sans fil pour les compteurs d'électricité, de gaz et d'eau. Pour 3 interfaces S0 et/ou 3 scanners AFZ, seulement 0,1 watt de perte en veille. Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 1 module = 18mm de largeur, 58mm de profondeur. Connexion au bus Eltako-RS485. Câblage transversal du bus et alimentation par cavalier. Ce concentrateur de compteurs concentre les données de jusqu'à trois compteurs d'électricité, de données et d'eau et les transmet au bus RS485. Ces données peuvent être transmises à un ordinateur externe ou au système de gestion des bâtiments sans fil. Le raccordement se fait soit par l'interface S0 des compteurs, soit par l'utilisation d'un scanner AFZ sur chaque compteur Ferraris. Le scanner est collé au-dessus du disque rotatif du compteur et connecté par son fil de connexion à l'une des bornes S01-S03/GND. Le F3Z14D détecte automatiquement si une interface S0 ou un AFZ est connecté. Deux boutons-poussoirs permettent d'afficher la valeur du compteur ainsi que le taux d'impulsion (nombre d'impulsions ou de tours par kilowattheure ou mètre cube). Les réglages peuvent être verrouillés. Les relevés de compteur peuvent être saisis et lus à l'aide de l'outil PC PCT14. En outre, les taux d'impulsion peuvent être saisis. L'affichage par défaut peut être sélectionné et le fonctionnement de l'appareil est verrouillé. L'affichage est divisé en 3 champs. Champ 1 : l'affichage par défaut correspond à l'unité du relevé de compteur actuellement affiché dans le champ 3, soit en kilowattheures kWh ou en mégawattheures MWh, soit en mètres cubes M3 ou en décamètres cubes DM3. Champ 2 : Valeur momentanée de la puissance active en watts et kilowatts ou du débit en centilitres et décilitres.
