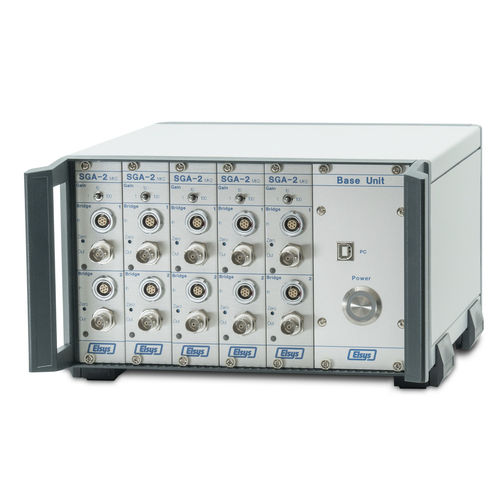

Amplificateur pour jauge de contrainte SGA-2

de signalde tensiondifférentiel

L'amplificateur à pont de jauges de contrainte SGA-2 est un amplificateur différentiel frontal à grande vitesse et à haute précision. Les jauges de contrainte peuvent être connectées au pont de mesure en pont complet, en demi-pont ou en pont ¼ Parmi les principales caractéristiques de l'amplificateur, citons la technologie à 4 et 6 fils, deux canaux indépendants par module, un faible bruit de sortie, une bande passante de 1,5 MHz avec amplification x1 et x10, une faible dérive du décalage de tension et une compensation automatique du décalage. L'interface logicielle USB / RS458 peut être utilisée pour configurer tous les paramètres et pour surveiller le signal de sortie. Visuellement, elle impressionne par sa conception robuste et modulaire. Grâce à une disposition spéciale et à l'interconnexion des jauges de contrainte au niveau du pont de mesure, différentes compensations de température peuvent être réalisées. Ainsi, les dilatations thermiques s'annulent mutuellement et certains composants de dilatation peuvent être compensés ou sélectionnés. Capacités clés - Interne ½- et ¼ Achèvement du pont - Deux canaux indépendants par module - Gain x1, x10, x100 - Technique à 4 et 6 fils - Largeur de bande de 1,5 MHz à gain x1, x10 - Dérive de la tension de décalage faible - Bruit de sortie faible - NOUVEAU : Compensation automatique - NOUVEAU : interface USB ou RS485 pour la configuration de tous les paramètres et la lecture du signal de sortie réel. Demandes - Essais de déformation pour la caractérisation des matériaux - Déformation dynamique des matériaux à grande vitesse - Mesures des cellules de charge
