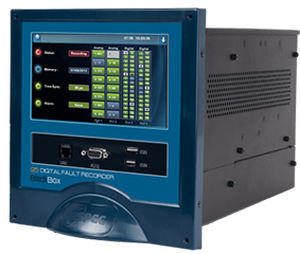

Perturbographe numérique BlackBox G5DFR

avec analyseur de réseau

La BlackBox G5DFR est un enregistreur de défauts numérique complet, doté de la technologie PQZIP. Le G5DFR est un dispositif d'acquisition de données multifonctionnel distribué qui enregistre en continu tous les signaux de forme d'onde à un taux d'échantillonnage de 1 024 échantillons par cycle. PQZIP à l'intérieur - Enregistrement continu de la forme d'onde - Configuration gratuite - 5 000 paramètres de puissance à une résolution de 1/2 cycle - Un déploiement facile Classe A Surpassant de loin les normes les plus élevées fixées par l'industrie, la série de dispositifs BLACKBOX est conforme aux normes relatives aux agrégations, à l'incertitude de l'horloge, à la signalisation et aux grandeurs d'influence transitoires. Précision supérieure Le G5DFR est équipé d'un convertisseur analogique-numérique de 24 bits, une précision supérieure qui dépasse de loin les exigences de la norme CEI 61000-4-30 Classe A, ce qui permet de capturer les détails les plus fins et les écarts des paramètres PQ. Surveillance synchronisée L'algorithme de synchronisation de la BLACKBox DFR est basé sur plusieurs sources avec une hiérarchie automatique pour la disponibilité de la source préférée (hiérarchie basée sur la précision). Cet algorithme unique de synchronisation temporelle garantit que les données enregistrées par plusieurs unités sont synchronisées et affichées sur la même échelle de temps avec une résolution typique de 1 μs. Enregistreur multifonctionnel Enregistreur numérique de pannes (DFR) Unité de mesure du phosphore (PMU) Surveillance de la qualité de l'énergie (PQM) Séquence d'enregistrement des événements (SER) Surveillance dynamique des systèmes (DSM) Localisation de défauts basée sur l'impédance (IbFL) Mesure de la facturation de l'énergie (EBM) Distance d'impédance à la localisation du défaut (IDFL)
