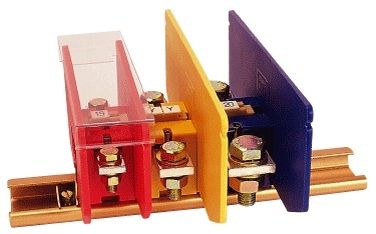

Bloc de jonction pour jeu de barres CBT series

à connexion à vis

Actionner le type de bornes (de barre omnibus) CBT 110, 170, 250 et 300 avec les courants évalués de 110, 170, 250 et 300 ampères d'appropriés pour des câbles avec le type crochets d'anneau/fourchette sont disponibles dans le logement de mélamine. Les crochets sont boulonnés aux barres courantes à l'aide des clés standard dans les types CBT110T jusqu'à 300T, la barre courante est tapée et le boulon de fixation a rainé la tête, qui permet l'utilisation du tournevis pour le boulonnage. C'est utile où l'espace est une contrainte. Les bornes de mélamine sont disponibles pour terminer 35 millimètres carrés à 95 câbles carrés de millimètre. Des plats de cloison/barrière sont utilisés pour la ligne de fuite accrue entre les bornes adjacentes. Des fentes sont fournies dans les plats de barrière pour faciliter le support du dispositif de couverture transparent enveloppant les pièces de phase. Protection et sûreté Pour la ligne de fuite et la sûreté accrues contre le contact accidentel, des plats de cloison/plats de barrière sont assemblés avec le TB. Des couvertures transparentes protectrices sont assemblées aux fentes fournies sur les plats de barrière. Ceci provisions rendent l'assemblée entièrement sûre, alors que la conception ouverte simultanément de offre des bornes pour la fourchette/anneau de raccordement supportait des câbles.
