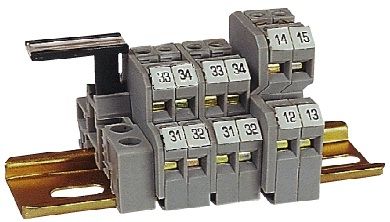

Bloc de jonction sur rail-DIN

à connexion à vismulti-étages

les bornes de niveau multi d'elmex sont la solution parfaite où l'espace est une contrainte et le câblage à haute densité est nécessaire. La conception compacte de ces bornes avec 6 millimètres d'épaisseur permet la double densité de câblage et ramener tout le nombre de TB à la moitié. La borne KUDD4 est particulièrement recommandée pendant que son niveau supérieur est compensé latéralement par la moitié du lancement de TB. Ceci offre une meilleure accessibilité aux vis inférieures de raccordement et à la visibilité meilleure des étiquettes d'inscription inférieures. Les TB KU2D4 avec des versions intérieurement court-circuitées conviennent à un entrer et trois sorties. des TB à trois nivaux d'elmex peuvent être employés pour le câblage à haute densité et pour les équipements spéciaux de câblage tels que des capteurs de proximité. DUSD4 a un lien spécial attaché au milieu et au niveau plus bas pour faciliter l'interconnexion entre les TB adjacents, DU3D4 et DUSD4. Les circuits négatifs et positifs peuvent être facilement jetés un pont sur ensemble et être alors reliés à une source d'énergie à la borne DU3D4. DUSD4 peut être employé avec DU3D4 pour fournir des moyens rapides et efficaces de câbler des sondes. DUSD4 vient équipé d'un pont dessus d'abord au deuxième niveau qui lui permet d'être immédiatement relié à un bloc semblable adjacent, à des circuits positifs (+) et négatifs de se relier de ce fait (-) ensemble sans besoin de pullovers spéciaux. Le niveau supérieur est circuit en forme d'auget permettant aux circuits de censeur d'être câblés directement au contrôleur.
