Four batch

à chambrede recuitde revenu

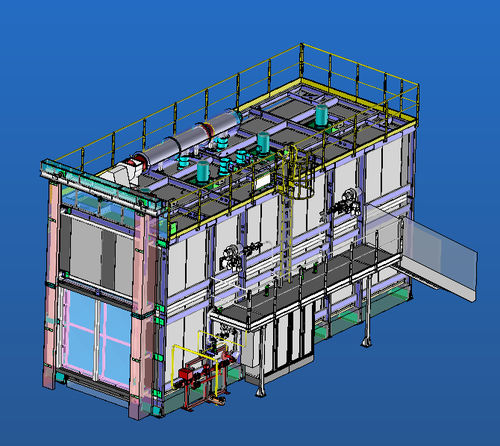

Four batch 1. Châssis/ cadre porteur. Châssis support, protégés anticorrosion par aluminiage 2. Laboratoire. Habillage intérieur: panneaux en tôle « ALUSI » soudées. Le laboratoire est équipé d’ailettes pour un flux d’air horizontal assurant une température uniforme dans l'enceinte. 3. Isolation. Réalisé par des couches de panneaux de laine de verre. 4. Un habillage extérieur. Assuré par des panneaux soudés sur le châssis. 5. Source de chaleur Groupes de chauffe assurant l’apport calorifique. Un groupe de résistances électriques montées dans un rack démontable. 6. Porte guillotine Une porte guillotine en tôles acier peint externe et tôle « ALUSI » interne. La porte guillotine sera pilotée par une commande bimanuelle situé à proximité. 7. Ventilation air chaud. Deux groupes de ventilation assureront le brassage horizontal de l'air chaud dans l'enceinte. Ils seront montés en partie haute sur des tampons amovibles. Chaque ensemble sera contrôlé par un variateur de fréquence afin de diminuer le débit de brassage pendant les phases de chargement et déchargement. 8. Extraction et renouvellement d’air 9. Plateforme Une plateforme sur le four, sera équipée de rambardes. Une échelle à crinoline permettra l’accès sur le toit de l’étuve. B. Armoire électrique Une armoire électrique climatisée pour le réglage et contrôle de l’équipement thermique. Les relayages électromécaniques, protections, sécurités et câblages nécessaires au bon fonctionnement de l’installation. C. PLC, HMI 1. HMI. Terminal opérateur à écran tactile. Pour la gestion des modes de marche, visualisation des états de la machine, gestion des alarmes etc. Désignation : [Terminal tactile 12’’ ].
