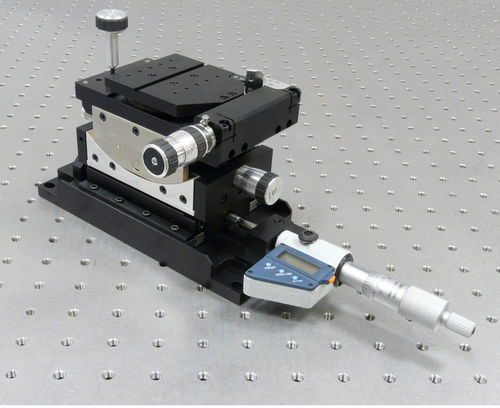

Poste de travail industriel MDE883

avec table rotative

Station de travail optique avec 2 axes de rotation de précision, 1 axe d'inclinaison et 2 axes de déplacement linéaire. - Réglage de ± 4°, résolution de 1 seconde d'arc pour θx et θz - ± 1° pour θy - Déplacement de 25 mm, résolution de 0,5 µm pour l'axe Y - Lecture directe de la position de la course linéaire Y du dispositif. - Course de 6 mm, résolution > 2 µm pour l'axe Z - Se monte directement sur une table au pas de 25 mm ou 1" Le poste de travail central fournit les axes de roulis (θx) et de tangage (θy) à une hauteur de 125 mm à partir du bas de la plaque de base et ces deux axes coïncident avec l'axe de lacet (θz) à une hauteur de 18 mm au-dessus du milieu de la plaque supérieure de l'unité de rotation θz. Les axes de rotation sont définis par des roulements courbes et la rotation se fait toujours en arc de cercle. Une lecture numérique de la course en Y est fournie pour permettre à l'opérateur de lire les positions des guides d'ondes. Ainsi, il est facile de déplacer la fibre sur le substrat pour localiser les guides d'ondes individuels. Note d'application Le poste de travail central MDE883 a été conçu pour être un élément clé du manipulateur 6 axes MDE881. Cependant, pour les applications où la géométrie du MDE881 standard ne convient pas, nous proposons le système dans ses composants clés, ce qui permet de configurer des installations personnalisées sur une table optique ou une planche à pain. Cette approche signifie que le système peut être acheté en pièces détachées selon les besoins. Ainsi, le MDE883 peut être utilisé dans des situations où la configuration standard en ligne du MDE881 ne convient pas. Par exemple, lorsque les entrées et sorties du guide d'ondes sont inclinées à 90 degrés. Par ailleurs, la construction du système en kit offre une plus grande flexibilité pour adapter les modules à un plus grand nombre d'applications.
