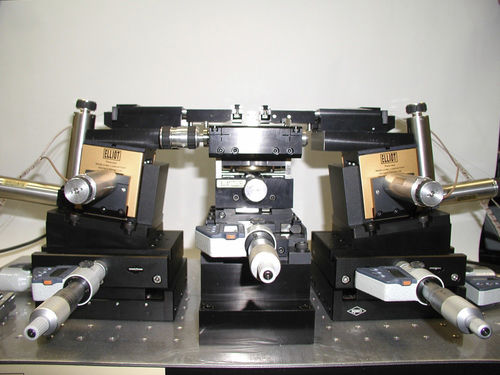

Système d'alignement pour dispositif optique E22884 - E-Wedge™

automatique

Le système E-Wedge™ est conçu pour assurer l'alignement automatique des dispositifs optiques multicanaux et des réseaux de rainures en V en fibre (US : fiber). Le système E-Wedge™ comprend l'optimisation automatique de l'axe de roulis et la compensation des facettes angulaires des dispositifs. Le système E-Wedge™ peut être configuré comme une station de travail d'alignement automatique de guides d'ondes/dispositifs à deux extrémités, fournissant un alignement simultané des réseaux de fibres d'entrée et de sortie. Le système peut être personnalisé pour fournir le nombre d'axes nécessaires pour tout dispositif particulier. Des dispositifs de fixation sont disponibles pour toute la gamme de dispositifs, de fibres et de réseaux de rainures en V. Des dispositifs personnalisés peuvent également être fournis. Des montages personnalisés peuvent également être fournis. L'alignement automatique est assuré par deux contrôleurs E2300 DAli 3, conçus pour accélérer et automatiser l'alignement dans une large gamme d'applications telles que la diode laser vers la fibre monomode, ou le raccordement d'entrée et de sortie vers des dispositifs de guide d'ondes, des coupleurs, des séparateurs et des WDM. Résolution E-Wedge™ pour un entraînement piézo de 25 µm : 10 nm sur les axes X, Y et Z Résolution E-Wedge™ pour un entraînement piézoélectrique de 100 µm : 50 nm sur les axes X, Y et Z Rotation E-Wedge™ pour tous les entraînements piézo : < 0,1 seconde d'arc Le E2300 est un contrôleur 2 axes sophistiqué adapté aux versions à actionnement piézoélectrique de nos platines de flexion Elliot Gold™ Series, et fonctionne en localisant et en optimisant un signal optique renvoyé par tout détecteur approprié. L'interface utilisateur présente un système pratique piloté par menus avec un contrôle total des paramètres de balayage. Une interface USB avec des pilotes LabVIEW™ est fournie pour une commande à distance complète de l'instrument, ce qui permet de l'intégrer dans des bancs d'essai et de mesure automatisés ou des systèmes d'alignement de production.
