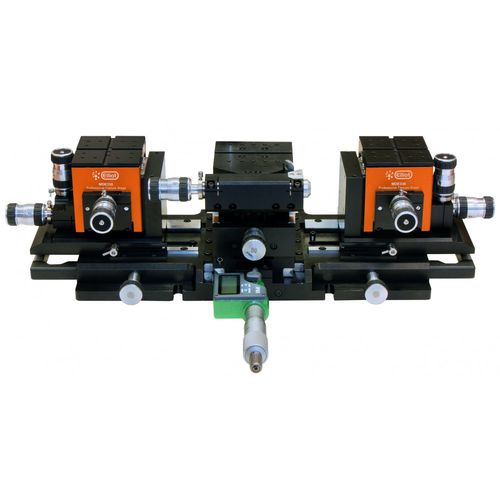

Poste de travail industriel MDE881

Station de travail optique avec six axes de manipulation indépendants. Conçue pour l'alignement précis des fibres d'entrée et de sortie sur un dispositif à guide d'ondes optique. - Manipulation de précision sur 6 axes - Les 6 axes sont réellement indépendants les uns des autres - Pas de diaphonie - Lecture directe de la position de l'axe Y du guide d'ondes. - L'entraînement rapide par crémaillère et pignon permet un accès facile au poste de travail central pour un chargement simple - Portable et stable - pas besoin de table optique. - Incorpore deux platines Elliot Gold™ Series XYZ Flexure Stages (MDE122) avec une sensibilité de 20 nm. Établissement d'une nouvelle norme en matière de manipulation de dispositifs/guides d'ondes L'alignement des fibres monomodes (US : fibers) sur les dispositifs photoniques est une tâche exigeante et la gamme de positionneurs de précision Elliot/Martock a été développée à l'origine pour répondre à cette application. Avec les dispositifs à guide d'ondes optiques à double interface, les choses se compliquent toutefois, car il est nécessaire d'aligner les fibres (ou les réseaux de fibres) à la fois sur les faces d'entrée et de sortie d'un dispositif. La station de travail MDE881 a été spécialement conçue pour fournir les multiples degrés de mouvement requis pour ce type d'alignement critique et convient à une large gamme d'appareils et de types de fibres pour les applications de caractérisation et de pigtailing. La station de travail professionnelle Elliot Gold™ Series MDE881 comprend deux platines XYZ Flexure Stages† brevetées montées sur une plaque de base, avec une platine centrale pour la rotation, l'inclinaison et le mouvement transversal. Les platines XYZ Flexure Stages intègrent des ajusteurs de haute précision†† brevetés.
