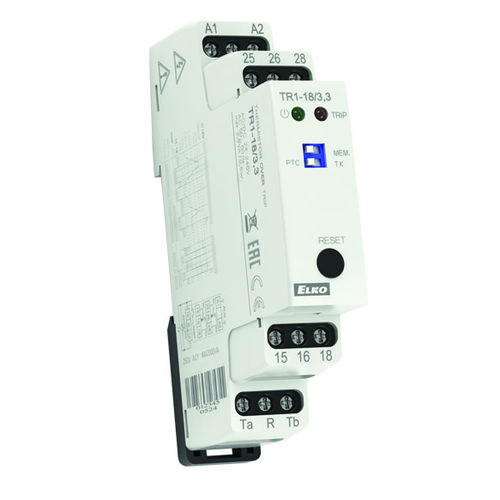

Relais de surveillance de température TR1-18

2NO/NFAC/DC

TR1-18 - Surveillance de la température du bobinage des moteurs Description Cette unité surveille la température d'un moteur à l'aide du capteur PTC (résistance à coefficient de température positif) ou du commutateur de thermostat (TK) intégré au bobinage du moteur. Des contacts de relais peuvent être utilisés pour déconnecter l'alimentation du moteur en cas de surchauffe. Des LED indiquent la présence de secteur et l'état de défaut. Des interrupteurs sur le panneau avant sélectionnent le type de capteur et la mise en marche/arrêt du verrouillage (mémoire) . En mode de verrouillage, l'appareil doit être réinitialisé après un déclenchement au moyen du bouton de réinitialisation du panneau avant ou d'un interrupteur externe. Ces instructions contiennent des informations de sécurité importantes. Veuillez les lire attentivement avant la mise en service, l'utilisation ou la maintenance de l'appareil. Paramètres techniques Tension d'alimentation : 24-240V AC (50-60Hz) ou DC Tolérance de la tension d'alimentation : -15/+10% Indication de panne de capteur : Cendres clignotantes de la LED rouge Contacts de relais : 2 x inverseurs, sans tension pour les opérations de commutation générales Dimensions : 90 x 17,6 x 64 mm Poids : 83 g Catégorie de surtension : III Degré de pollution : 2 Protection de l'environnement : IP40 pour le panneau avant, IP20 pour les terminaux.
