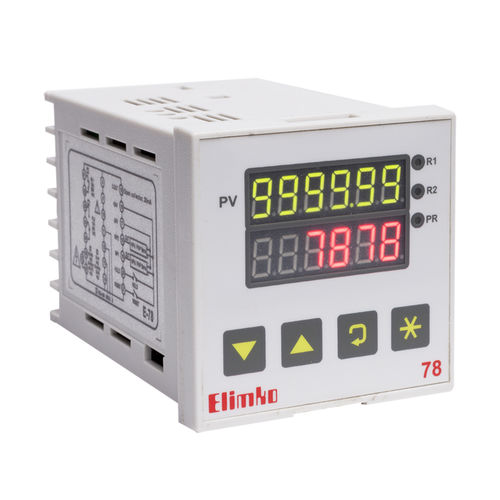

Le E-78-D est un instrument commandé par microprocesseur qui fonctionne selon le principe de la mesure de la fréquence et de la période. Avec des capteurs d'impact, il peut être utilisé pour mesurer des variables de processus telles que la vitesse, la vitesse et la temporisation.
La fréquence du signal d'entrée doit être comprise entre 0,2 Hz et 10 kHz. En fonction du type d'entrée sélectionné, il calcule les différences de fréquence et les rapports de ces entrées en mesurant les fréquences et les périodes des signaux de deux entrées différentes. Les valeurs sont multipliées par le paramètre Pscl1 et divisées par le paramètre Pscl2 et affichées à l'écran.
L'instrument vérifie les relais de sortie en comparant les valeurs SET1 et SET2 qui peuvent être réglées avec la valeur du processus. Grâce au port de communication RS-485, les paramètres de configuration et les résultats de l'instrument peuvent être transmis à d'autres instruments via le protocole Modbus.
---
