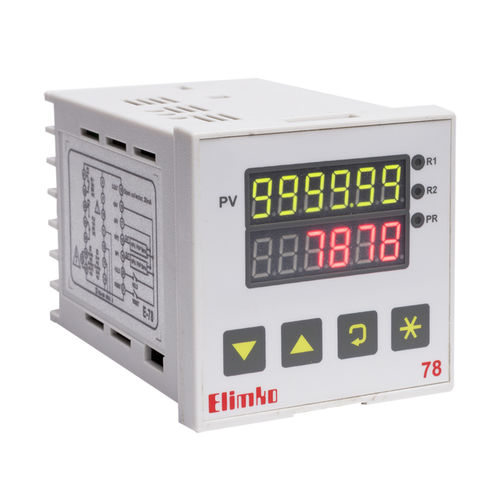

Indicateur contrôleur numérique E-78-S series

RS-485compteuravec minuterie

Les instruments de la série E-78-S sont conçus à partir de microcontrôleurs de nouvelle génération. Ils peuvent être utilisés avec des capteurs NPN ou PNP. L'instrument compte les impulsions à partir de l'entrée du compteur. La valeur comptée est multipliée par le paramètre PSCL1 spécifié par l'utilisateur et affichée sur l'écran supérieur en la divisant par le paramètre PSCL2. La valeur transférée à l'écran vérifie également les relais et la sortie numérique en la comparant aux valeurs définies par l'utilisateur, Set1 et Set2. Grâce au port de communication RS-485 et au protocole Modbus, les paramètres de configuration et les résultats de l'instrument peuvent être transmis à d'autres appareils. Il est également utilisé comme minuteur avec la fonction TIMER de l'instrument. CONTRÔLE DES LOTS Les appareils de la série E-78-S peuvent être utilisés comme dispositifs de contrôle de lots. La valeur bAtcH trouvée sur l'instrument est affichée sur les types de sortie Autoset après chaque Autoreset et sur l'affichage inférieur de l'écran principal. La valeur du lot change sous d'autres formes, à l'exception du typebAtcH trouvé dans les types de sortie, mais aucune opération de contrôle n'est effectuée. RELAIS DE MINUTERIE La série E-78-S est également utilisée comme relais temporisé. Il peut être programmé comme temporisateur ou compteur en fonction de la valeur sélectionnée dans le paramètre trirCt de l'instrument. Le contrôle des relais et des sorties d'impulsions en fonction des points de consigne s'effectue comme décrit dans le chapitre "types de sortie".
