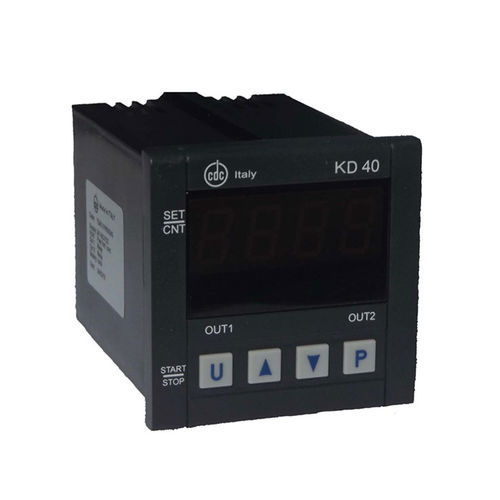

Compteur d'impulsions KD40

numériqueélectroniqueprogrammable

Compteur d'impulsions mono-bidirectionnel avec un microprocessus de fonctionnement, un afficheur numérique à quatre leds et deux relais de sortie. Sur le compteur il est possible de régler : 2 points de consigne, 3 modes de travail sur la sortie 1, 4 modes de travail sur la sortie 2 et il est possible de visualiser les impulsions entrantes divisées par une valeur jusqu'à 9999. Le compteur est disponible en deux modèles : a) type KD401C : les impulsions proviennent d'un contact à tension libre ou d'un modèle statique. b) type KD401V : les impulsions dépendent de la tension (même valeur que la ligne d'alimentation). Une touche supplémentaire "U" est disponible pour la remise à zéro. Les points de consigne sont modifiables même pendant le cycle de travail ; au lieu de cela, la programmation n'est possible que lorsque le compteur est remis à zéro. Il est également possible de bloquer la programmation des paramètres opérationnels (à l'exception des points de consigne). Le voyant SET/ CNT indique si le compteur fonctionne (fixe allumé), s'il est en mode programmation (clignotant) ou s'il n'est pas actif (fixe éteint). Les fréquences de comptage réglables sont - 1) 2 Hz - 2) 10 Hz - 3) 40 Hz - 4) 125 Hz - 5) 1000 Hz Le relais de sortie OUT1, avec la valeur C1, s'active à la fin du comptage et avec le paramètre F1=1 ou 2, il peut être temporisé par le paramètre . Le relais OUT2 fonctionne comme une sortie de ralentissement et il est activé avant OUT1. Sa valeur ne doit pas être supérieure à C1 et elle peut être réglée comme : - une valeur absolue (paramètre F2=3 ) et elle est visualisée comme "C2". - une valeur relative à OUT1 (paramètre F2=4 ) et elle est visualisée comme "C2d".
