Charnière pour panneaux en verre CFM-TR-Gen polyamideen technopolymèreen fibre de verre
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Matériaux
- en polyamide, en technopolymère, en fibre de verre, en acier inoxydable
- Angle d'ouverture
- 270°
- Applications
- pour panneaux en verre
- Longueur
64 mm, 77 mm, 90 mm
(2,52 in, 3,031 in, 3,543 in)- Largeur
40 mm, 50 mm, 60 mm
(1,575 in, 1,969 in, 2,362 in)- Épaisseur
9 mm, 11,5 mm, 15 mm
(0,354 in, 0,453 in, 0,591 in)
Description

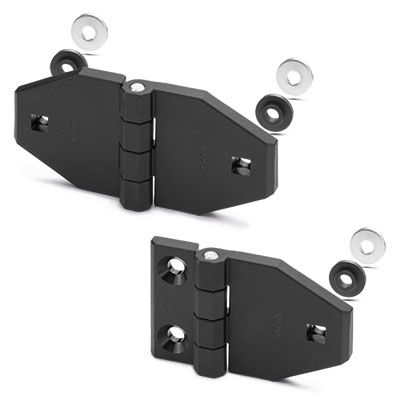

Charnières pour montage sur vitres ou panneaux, SUPER-technopolymère
Matière:
SUPER-technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur noire, finition mate.
Rondelle plate:
Acier INOX A4 UNI 6593-MT.
Rondelle à gradin:
Caoutchouc NBR, dureté 70 Shore A.
Matière première adaptée au contact alimentaire (FDA CFR.21 et EU 10/2011).
Goujon de rotation
Acier INOX AISI 303.
Exécution standard
Côté châssis: trous passants avec siège pour vis à tête fraisée plate.
Côté panneau: trou passant avec siège pour vis tête bombée à collet carré selon la réglementation UNI 5732 (choisir la bonne longueur de vis en fonction de l’épaisseur de la vitre ou du panneau).
Les charnières CFM-TR-G sont conçues pour être montées de préférence sur des panneaux en verre. Ce modèle possède une rondelle plate en acier inoxydable ainsi qu'une rondelle étagée en caoutchouc NBR, fabriquée à partir d'une matière première conforme FDA (FDA CFR.21 and EU 10/2011).
