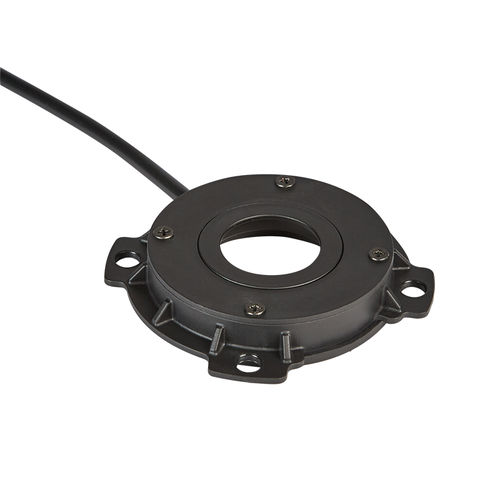

Codeur rotatif sinusoïdal

absoluà effet HallIP67

Les capteurs à effet Hall concentriques innovants SIN-COS, utilisés en conjonction avec une bague magnétique, fournissent au contrôleur du moteur un retour d'information sur la position absolue de l'arbre sous la forme d'une forme d'onde sinusoïdale. Ils constituent la solution idéale pour ceux qui souhaitent minimiser les dimensions radiales du moteur et qui n'ont pas forcément besoin d'un arbre traversant. Précis et fiables jusqu'à 8000 tr/min, ces capteurs offrent également, grâce au micrologiciel intégré, la possibilité de régler un signal de sortie normalisé dans une plage de Vpp et une phase de démarrage indépendante de la position zéro réelle de l'arbre (décalage de phase). Le réglage de ce dernier paramètre est nécessaire pour les applications où il faut connaître la position initiale du rotor, mais où il n'est pas possible de l'ajuster mécaniquement une fois le moteur assemblé. CONVIENT POUR secteur industriel, moteurs électriques. CARACTÉRISTIQUES Tension d'alimentation : 5 V ; 10-30 V Types de sortie (programmables) : SIN-COS (onde sinusoïdale) Fixation : corps concentrique Câble et connecteur : personnalisables Principe de fonctionnement : effet Hall (sans contact) Degré de protection : IP67
