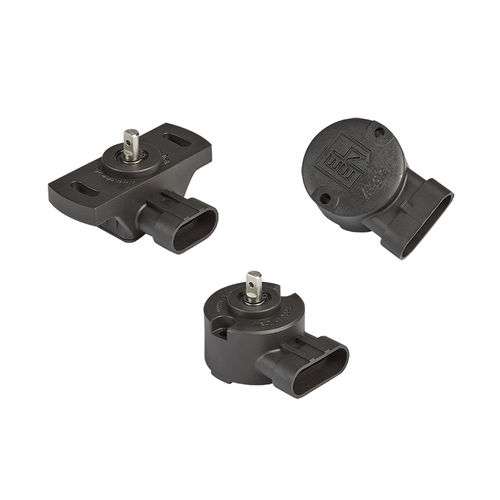

Capteur de position angulaire

sans liaison mécaniqueà effet Hallà sortie analogique

Les capteurs angulaires Elen avec arbre et connecteur intégrés ont une mécanique simple et robuste et sont adaptés à une utilisation dans des environnements difficiles. Ils constituent la solution idéale pour l'installation dans des espaces confinés et/ou dans des applications où il n'est pas nécessaire ou possible de prévoir une sortie de câble (par exemple, lorsque la connexion est effectuée par le biais d'un câblage externe existant). Le principe de fonctionnement est le suivant : l'élément sensible à effet Hall sans contact détecte le mouvement rotatif en interceptant le champ magnétique généré par un aimant tournant intégralement avec l'arbre, et fournit une sortie proportionnelle à l'angle de rotation. CONVIENT POUR machines agricoles, engins de terrassement, véhicules de levage de charges, essieux et transmissions, véhicules de transport de charges, véhicules industriels à usage spécial, secteur automobile, véhicules électriques, secteur ferroviaire. CARACTÉRISTIQUES Tension d'alimentation : 5 V ; 10-30 V Sortie : simple / double ; Types de sortie (programmables) : signal analogique de tension (0,5-4,5V ; 0-10V) ou de courant (4-20 mA) ; PWM (0,1-1 kHz) ; CAN (SAE J1939 / CANopen) Principe de fonctionnement : effet Hall (sans contact) Degré de protection : IP67
