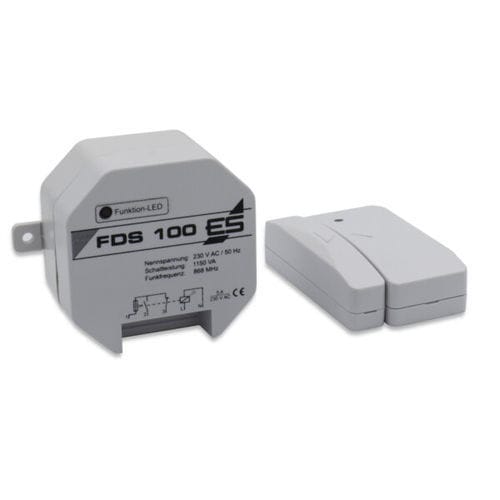

Transmetteur radio de radiocommunication FDS 100 DIBt

L'émetteur du kit FDS 100 avec homologation DIBt surveille la position de la fenêtre et transmet l'information par radio à un récepteur encastré avec relais inverseur 5 A sans potentiel. Ainsi, une installation d'évacuation d'air ne peut fonctionner que lorsque la fenêtre est basculée ou ouverte, s'il est garanti qu'il y a suffisamment d'air frais qui pénètre dans la pièce et qu'il n'y a donc pas de dépression qui pourrait aspirer du monoxyde de carbone dangereux et toxique d'un lieu de combustion. DESCRIPTION Le système d'évacuation d'air ne peut être utilisé que si la fenêtre est ouverte et que l'air frais nécessaire à cet effet peut entrer dans la pièce. Un émetteur situé sur le battant de la fenêtre surveille si la fenêtre est ouverte ou fermée et transmet cette information par radio au récepteur. Celui-ci ne libère l'alimentation électrique que si la fenêtre est basculée ou ouverte. Éclairage indépendant de la position de la fenêtre : L'un des câbles qui coupe le moteur du ventilateur en toute sécurité dans tous les états de fonctionnement est déconnecté et reconnecté au contact à fermeture (bornes 1 et 2) du FDS 100. Commande d'un contact de commande : Certains fabricants de systèmes d'évacuation d'air mettent à disposition un contact qui ne commande que le moteur du ventilateur, souvent pourvu d'un pont de fil à la livraison. Ce pont est détaché et commuté avec le contact à fermeture du FDS 100. Deuxième fenêtre (OU) : Au moins une fenêtre doit être ouverte pour que le système d'évacuation d'air puisse être mis en marche. Pour ce faire, le FDS 100 SET est activé à l'aide de l'émetteur. émetteur supplémentaire FDS 098 ou FDS 098 L (respecter les dimensions !)
