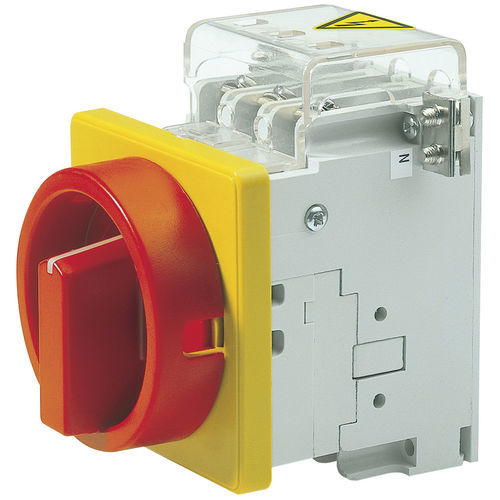

Commutateur électrique de protection moteur EM series

rotatif3 pôlesétoile-triangle

Les interrupteurs marche/arrêt de protection des moteurs de la série EM peuvent être fournis dans 10 gammes de réglage allant de 0,3 à 16 ampères. En plus du déclenchement thermique, l'interrupteur peut également être fourni avec un déclenchement magnétique rapide KA ou un déclenchement basse tension UA. La commande au moyen de la poignée en T isolée s'effectue par l'intermédiaire d'un verrou de commutation robuste à entraînement rotatif. Dans la version avec déclenchement à basse tension, les interrupteurs EM assurent la protection requise par les dispositions de la norme DIN EN 60204 Partie 1 contre le redémarrage automatique lorsque le courant est rétabli à la suite d'une coupure de courant. La fréquence nominale est de 50 Hz. Des interrupteurs pour d'autres tensions avec une fréquence de 50 ou 60 Hz peuvent également être fournis sur demande. Les interrupteurs marche-arrêt de protection du moteur sont disponibles pour fixation frontale F, avec boîtier plastique T, avec boîtier plastique et fiche CEE CT. D'autres exécutions sont également possibles sur demande. Les vis des bornes sont accessibles par l'arrière en cas de fixation frontale F et par le haut en cas d'exécution avec boîtier T et CT. L'exécution avec système de protection à minimum de tension de la série EM est conforme aux exigences de la norme EN 60204. Le déclencheur à minimum de tension empêche le redémarrage de la machine en cas de rétablissement de la tension après une panne de courant. La bobine est connectée à 400 V en cas de commutation 013 entre L1 et L2 avec interruption de 2 pôles. La fréquence nominale est de 50 Hz. Des commutateurs pour d'autres tensions à des fréquences de 50 Hz ou 60 Hz sont disponibles sur demande.
