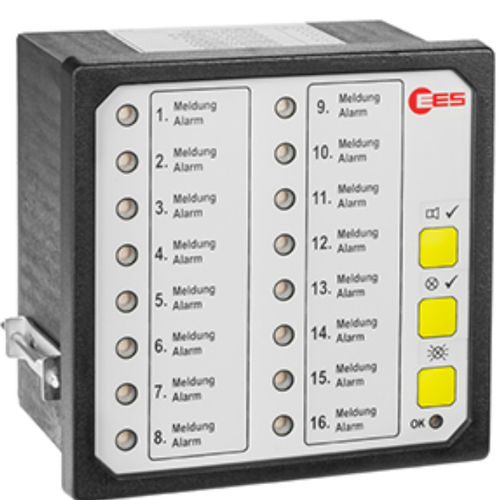

Contrôleur de défaut à montage sur tableau SM series

compactde tableau de distribution

Dans les systèmes de contrôle et de surveillance, il existe une demande fréquente pour un indicateur de défaut simple à utiliser de manière aussi universelle que possible. L'effort de câblage doit être limité au minimum ; il n'y a plus de place pour des éléments de contrôle supplémentaires. Les appareils de la série SSM sont des indicateurs de défaut simples et très compacts destinés à être montés sur des tableaux de distribution. Ils disposent d'écrans LED avec un grand angle de lecture, de boutons-poussoirs intégrés pour le test des lampes et l'acquittement des lampes et de l'avertisseur sonore, ainsi que de contacts de relais pour les rapports collectifs et le déclenchement de l'avertisseur sonore. Selon la variante de l'annonciateur, la tension d'alimentation et de signal peut aller jusqu'à 250 V AC/DC. Le câblage est réalisé par des bornes enfichables et la description des LED peut être réalisée par des bandes d'étiquetage coulissantes. Paramétrage simple par commutateurs DIP Les annonciateurs de la série SSM-A peuvent être paramétrés au moyen d'interrupteurs DIP. Le traitement des alarmes peut ainsi être adapté rapidement et facilement à l'application concernée. Transmission d'alarme avec contacts de relais Les alarmes individuelles peuvent être multipliées au moyen d'un module d'extension de relais pour la série SSM-R. Le module de relais fournit 16 contacts de relais et peut être facilement connecté à l'annonciateur à l'aide d'un câble plat. Indication combinée de l'état et de l'alarme La série LSM-C offre un dispositif combiné pour l'indication du fonctionnement et la signalisation des défauts. Les informations d'état et les alarmes peuvent être facilement identifiées et traitées grâce aux différentes couleurs des LED et au traitement des signaux.
