Indicateur de position EL360A

à 7 segments

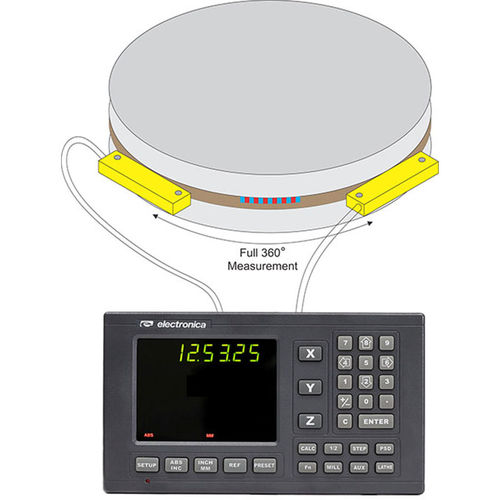

EL360A est un système DRO complet comprenant une bande magnétique et des têtes de lecture pour des mesures angulaires sur de grandes tables rotatives. Typiquement, ces tables rotatives font partie des machines horizontales de perçage et d'autres machines de ce genre. Electronica a utilisé son expérience de conception et d'application dans la conception de cette solution unique. La rotation angulaire de la table pendant l'usinage nécessite une mesure précise. Ce besoin particulier n'est pas complètement rempli par un codeur rotatif optique couplé au centre de la table. C'est là que le système EL360A s'avère utile. Les diamètres de table commencent à partir de 300 mm sont supportés et le diamètre maximum peut être aussi grand que 10 mètres. Le système EL360A comprend une lecture numérique, une bande magnétique découpée sur un diamètre de table spécifique, deux têtes de lecteur magnétique.
