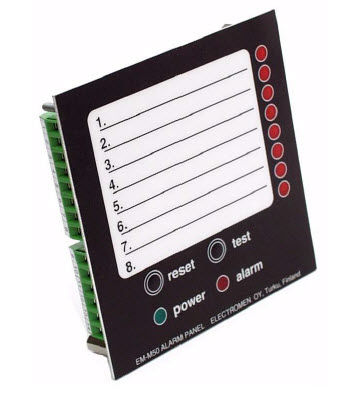

Panneau de visualisation d'alarme EM-M50

EM-M50 est une logique d'alarme à 8 canaux adaptée à la commande d'alarme dans divers processus d'automatisation. L'EM-M50 peut être installé sur une fente standard de 96*96 millimètres. Chacun des 8 canaux peut être réglé pour s'activer avec un contact d'ouverture ou de fermeture. Les entrées peuvent également être commandées par un signal de tension. La sortie d'indication affiche l'état de l'entrée en temps réel pour que l'unité soit transparente. Les sorties d'indication peuvent également être inversées, puis la sortie est inversée par rapport à l'entrée. La logique d'alarme fonctionne de la manière suivante. Lorsque le signal de défaut est détecté, le voyant lumineux du canal concerné commence à clignoter et le relais d'alarme et la sortie d'alarme du groupe donnent une alarme. Si le défaut à l'origine de l'alarme est supprimé, l'alarme reste active. L'alarme ne peut être supprimée qu'avec le bouton de réinitialisation. Lorsque l'alarme est acquittée, l'alarme de groupe est supprimée, le voyant lumineux reste allumé jusqu'à ce que la situation d'entrée ait été normalisée. Ainsi, la nouvelle alarme clignote et l'ancienne reste allumée. L'entrée d'alarme peut être retardée de 0,5 à 4 secondes. La sortie d'alarme peut être retardée de 0 à 10 secondes. Le délai est le même pour tous les canaux. Le fonctionnement de l'appareil peut être vérifié à l'aide du bouton de test. L'EM-M50 est également équipé d'entrées de test et de réinitialisation. Avec ces entrées, plusieurs unités peuvent être connectées en parallèle pour former des groupes. Le relais d'alarme de groupe est désexcité lorsque l'alarme se produit, de sorte qu'une panne de tension de fonctionnement provoque également une alarme. L'entrée de tension de fonctionnement est protégée contre les surtensions et les tensions inversées.
