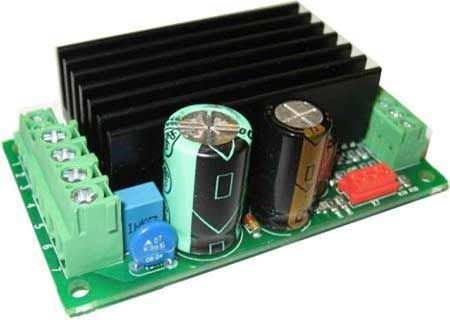

Contrôleur de vitesse DC EM-241A/B

EM-241 est un plein démarreur de C.C-moteur de pont. Il est conçu pour fonctionner avec le C.C-moteur dans les applications où quelques fonctions spéciales sont nécessaires. Le démarreur a les rampes réglables d'accélération et de décélération, qui rendent les débuts et les arrêts sans heurt possibles. La limite courante réglable protège le moteur contre la surintensité et elle peut également être employée en tant qu'extrémité-s'arrêtent. Ce dispositif a également deux vitesses settable, qui sont utiles en plaçant des applications. Commandez les entrées FW et le début de BW le vers l'avant et courez vers l'arrière. ARRÊTEZ est pour l'arrêt de moteur mais il y a également différentes entrées disponibles de limite pour des directions de FW et de BW. L'entrée SPEED-2 active a préréglé speed-2, mais elle peut également être employée comme entrée pour le signal de commande analogue de vitesse 0-5V. La borne de DÉFAUT en même temps a entré et la fonction de rendement, la goupille est normalement haute, mais est abaissée dans la surchauffe et conditionnellement également dans la situation courante de voyage. Si la Défaut-ligne est abaissée extérieurement elle causera un arrêt et empêcher les nouveaux commencent. Par exemple, il est possible de lier des goupilles de défaut de plusieurs unités ensemble et de réaliser un arrêt syncronous. Il y a deux modes sélectionnables de commande, continu et impulsion. En mode continu le moteur fonctionne tant que la commande est en activité. En mode d'impulsion un comand court met en marche le moteur, et seulement une nouvelle impulsion changera le statut. Il y a également peu d'arrangements spéciaux commencer-donnent un coup de pied et inverse d'automobile. La carte a des logiques sélectionnables d'entrée. Des entrées sont divisées dans deux groupes, commandes et limites - entrées. Des groupes peuvent être individuellement placés pour la logique de NPN ou de PNP. Les paramètres sont placés avec l'unité de l'interface EM-236. L'opération du contrôleur et de certaines de ses valeurs fonctionnelles peut également être surveillée avec l'unité de l'interface EM-236
