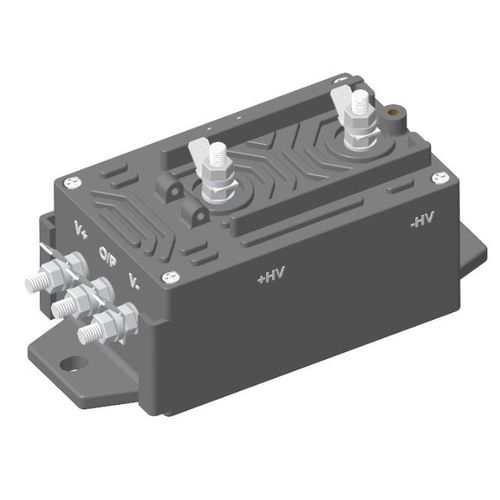

Capteur de tension à résistance VJ1K5T03

VJ1K5T03 - Un réseau de résistances primaires intégré détermine la tension de mesure nominale du capteur. Il possède un haut niveau d'isolation galvanique et convient aux mesures de haute tension CARACTÉRISTIQUES PRINCIPALES -Mesure bipolaire et isolée jusqu'à 2250 V -Sortie de courant -Connexions d'entrée et de sortie avec des plots M5 DEMANDE CONNEXE -Onduleurs monophasés ou triphasés -Hachoir de propulsion et de freinage -Convertisseur auxiliaire -Variateurs de grande puissance -Sous-stations SPÉCIFICATION Produit n°VJ1K5T03 Tension d'alimentation±13,5 ... ±26,4 V Sortie @Vpn 50 mA Bande passante -3dB14 kHz Précision %±1.0 Terminaison secondaireTerminaux de tabulation Panneau type de montage Entrée nominale1500 Vrms Diele. Force7,5 kVrms
