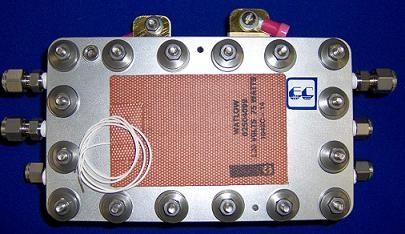

Stack de pile à combustible 100 cm², 500 W | EFC-100-500W

Une unité de base de matériel de pile à combustible de combustible se compose des plats de séparateur, des plats de collecteur de courant, de l'électrode de membrane (MEA), des garnitures, et probablement des réchauffeurs. Toute la pile à combustible de combustible exige pour produire de l'électricité est hydrogène et oxygène-gaz, ou air. Les champs d'écoulement usinés dedans aux plats de séparateur de graphite tiennent compte de l'écoulement des réactifs et fournissent l'excellent contact électrique. La porosité spéciale et basse, graphite de grande pureté est employée pour garantir un joint serré de gaz. Le courant est rassemblé par le raccordement aux plats de cuivre gold-plated de contact. Des connecteurs séparés de tension sont donnés directement dans chaque bloc de cellules pour l'exactitude maximum dans des mesures d'IR. Chaque unité inclut les réchauffeurs et les puits résistifs de thermocouple pour le contrôle de température précis. Une électrode de référence est fournie dans une partie du matériel (identifié avec “ ; ref” ; ou “ ; R” ;). Il se compose d'un fil de platine de grande pureté inséré dedans au champ d'écoulement d'anode de sorte qu'il soit en contact direct avec le jet de gaz d'hydrogène d'entrée. Différentes tensions de l'électrode peuvent être directement mesurées relativement à cette électrode de référence pour permettre à des chercheurs d'identifier différentes caractéristiques d'électrode à l'aide d'un potentiomètre à grande impédance.
