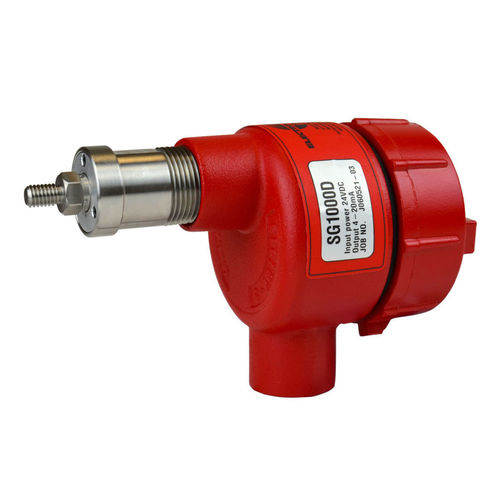

Indicateur de position SG1000D

en tubesur rail DINà axe

Caractéristiques Retour de position de la vanne - 0° à 359 Mesure avec précision le mouvement de rotation de l'arbre de la vanne Fonctionne sur des arbres de soupape motorisés ou à commande manuelle Maintient la position de la vanne en cas de perte de puissance Interface avec l'API ou utilisation du compteur de processus PM500 (en option) comme unité d'affichage à distance Classe I, division I (C, D) Classe II, division I (E, F, G) Le moniteur de position de vanne SG1000D est un système complet de contrôle de position logé dans un boîtier compact et antidéflagrant. Le SG1000D est un capteur de position basé sur un codeur fournissant une sortie 4-20 mA et est utilisé pour mesurer un processus rotatif tel que la position d'une vanne ayant un mouvement rotatif dans le sens des aiguilles d'une montre ou dans le sens inverse. Le SG1000D fonctionne sur des processus rotatifs ayant un balayage à pleine échelle aussi petit que 15 degrés (de complètement fermé à complètement ouvert), jusqu'à ceux ayant un balayage à pleine échelle aussi grand que 359 degrés. Le compteur de processus PM500, disponible en option, peut être utilisé comme affichage à distance et peut fournir la puissance de sortie de +24 VDC pour le SG1000D. Il peut afficher le signal 4-20 mA dans n'importe quelle unité utilisateur, y compris en pourcentage entre complètement fermé (0%) et complètement ouvert (100%), ce qui permet de positionner avec précision la vanne ou le robinet lors de la régulation du débit d'un produit ou du mélange de produits. Le PM500 dispose d'options de deux ou quatre relais entièrement programmables et il existe également une option de sortie programmable 4-20 mA à deux canaux et 16 bits pour la mise en miroir du signal 4-20 mA vers un automate programmable.
