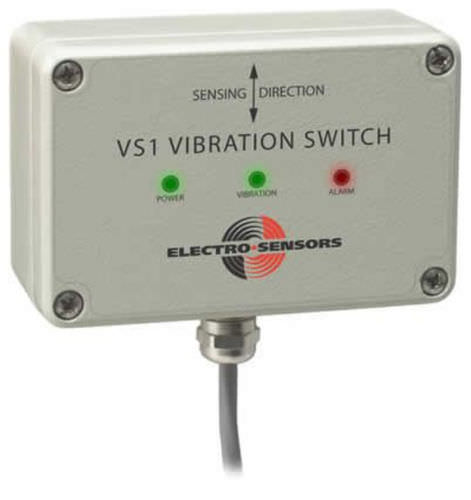

Système de surveillance vibratoire VS-1, VS-2

pour roulementpour machines

Caractéristiques Point de déclenchement réglable en unités de vitesse de vibration efficaces (in/s) Fonction d'alarme réglable (sur/sous alarme) 2 options de sortie : Relais SPDT et transistor isolé Les deux options de sortie sont à sécurité intégrée Un délai d'alarme réglable supprime les alarmes de nuisance Aperçu de l'état de la puissance, des vibrations et de la puissance de sortie Alimentation 24 VDC 2 options de boîtier : NEMA 4X et XP compact (antidéflagrant) VS1 et VS2 surveillent la surface de la machine à laquelle elles sont fixées et déclenchent une alarme lorsque les vibrations dépassent ou passent en dessous du point de déclenchement, selon le réglage du commutateur d'alarme. Chacune d'entre elles est dotée de trois indicateurs LED fournissant l'alimentation, les vibrations et l'état de l'alarme. Le transistor isolé ou la sortie relais peuvent être câblés pour l'arrêt de la machine ou dans le cadre d'un système d'alerte précoce. Le délai d'alarme réglable empêche les fausses alarmes en permettant à l'utilisateur de régler le temps minimum de condition de défaut continu pour l'alarme, évitant ainsi des arrêts inutiles du système pendant le fonctionnement ou le démarrage. Deux boîtiers robustes en aluminium moulé sont disponibles en option pour chaque modèle : le boîtier compact NEMA 4X et le boîtier antidéflagrant de classe I et II (XP). Une alimentation 24 VDC séparée est également disponible. VS1 Le VS1 est un interrupteur à faible niveau de vibration optimisé pour surveiller les machines qui ne vibrent pas intentionnellement afin de détecter les effets de déséquilibre, de désalignement, de relâchement ou d'usure (par exemple les roulements). La plage de réglage du point de déclenchement est de 0,1 →2.2 in/s. Le VS1 est conçu selon la norme ISO 10816-1 Vibration mécanique - Évaluation des vibrations des machines par des mesures sur des pièces non tournantes.
