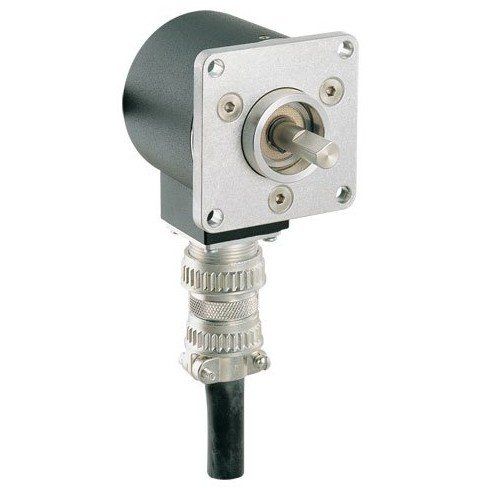

Codeur rotatif incrémental 470

à arbre pleinpour applications sévères

Caractéristiques - Idéal pour les applications à faible vitesse - Plusieurs configurations de montage pour une installation facile - Grande variété de comptages d'impulsions par révolution - Ensemble de roues de traction disponible Le codeur #380 est un codeur standard de qualité industrielle disponible avec une sortie à canal unique ou en quadrature. Le codeur #470 possède un boîtier industriel robuste de taille 25 avec des roulements à billes étanches et un accouplement d'arbre flexible anti-jeu pour isoler le codeur interne de haute précision des charges axiales et radiales de l'arbre. Le codeur #470 fournit une sortie en quadrature avec une impulsion d'index, et une sortie de commande de ligne en option. Les codeurs à arbre rotatif sont idéaux pour une utilisation sur tout arbre rotatif afin de fournir un signal de sortie numérique aux tachymètres, compteurs, commutateurs de vitesse, commandes de moteur, ou tout ce qui nécessite une entrée d'impulsion. Des accouplements d'arbres flexibles sont disponibles en option pour compenser le désalignement des arbres et sont recommandés pour la plupart des applications. Les codeurs à arbre rotatif convertissent la rotation de l'arbre en impulsions de sortie à onde carrée. Ils fournissent un moyen précis de transmettre des informations sur la vitesse réelle pour détecter la vitesse, la position ou le sens de rotation. Le codeur d'arbre produit un signal de sortie en faisant tourner un disque avec des segments clairs et opaques entre une diode électroluminescente et un capteur à photo-transistor. Le signal de sortie du codeur est ensuite converti en un signal d'onde carrée par un circuit d'élévation au carré interne. Le nombre d'impulsions de sortie par tour d'arbre est déterminé par le nombre de segments clairs et opaques sur le disque. Les modèles en quadrature (bidirectionnels) sont équipés d'une deuxième LED et d'un capteur placés à 90 degrés l'un de l'autre pour produire deux signaux en onde carrée.
