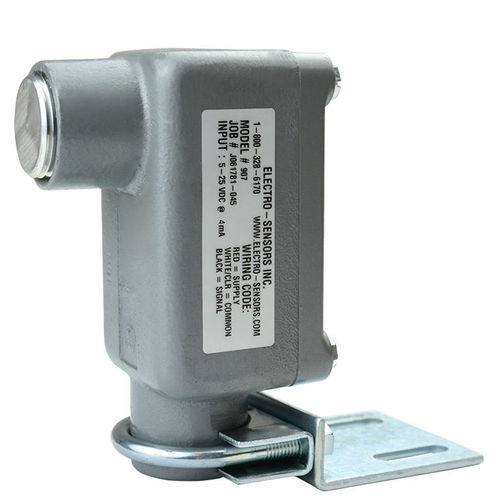

Capteur de vitesse de rotation 907 XP

à effet Hallsans contactantidéflagrant

Capteur de vitesse d'arbre antidéflagrant - Effet Hall Caractéristiques Sortie à fréquence d'impulsion carrée, NPN à collecteur ouvert Fonctionnement à vitesse nulle sans perte de signal Alimentation 5-24 VDC Détection de distance sans contact et à grande distance Option bidirectionnelle (quadrature) Fonctionne avec les disques/enveloppes d'impulsion magnétique Electro-Sensors Ensemble de support de montage et aimant de montage en option Classe I, division I (D) Classe II, division I (E, F, G) Classe III Boîtier XLB-3 Les capteurs 907 XP sont utilisés dans des applications nécessitant une classification des emplacements dangereux, ou dans des applications où le capteur peut être soumis à des abus. Il possède une ouverture de conduit NPT de 1 pouce pour le câblage, un bornier pour le câblage, et est fourni avec un support de montage et 10 pieds de câble. L'option en quadrature (bidirectionnelle) comporte deux capteurs et est conçue pour les applications nécessitant des informations sur la vitesse et la direction. Spécifiez l'alignement vertical lorsque les aimants passeront verticalement devant la face du capteur, et l'alignement horizontal lorsque les aimants passeront horizontalement devant la face du capteur. Ces capteurs de vitesse utilisent des circuits intégrés à effet Hall à détection magnétique pour produire un signal d'impulsion numérique à interfacer avec des commutateurs de vitesse, des tachymètres, des compteurs, des conditionneurs de signaux ou des automates programmables. Les capteurs à effet Hall fournissent un fonctionnement à vitesse nulle avec une sortie en onde carrée et une immunité au bruit électrique. Un disque d'impulsion ou un collier fendu d'impulsion avec des aimants incorporés est monté sur l'arbre surveillé. Lorsque l'arbre tourne, les aimants passent devant le capteur, ce qui fait que le capteur commute entre le haut et le bas, produisant ainsi une sortie d'impulsion numérique.
