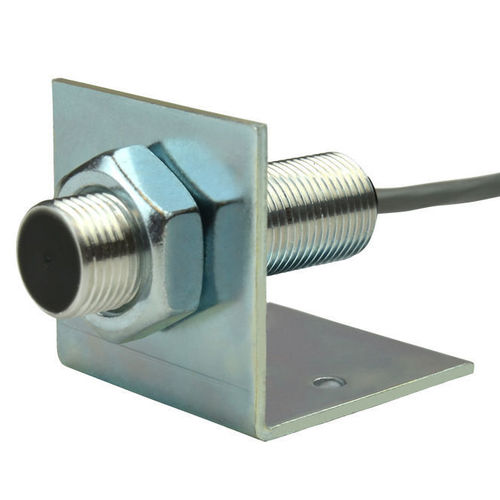

Capteur de vitesse de rotation 906

à effet Hallsans contactfileté

Caractéristiques Sortie à fréquence d'impulsion carrée, NPN à collecteur ouvert Fonctionnement à vitesse nulle sans perte de signal Alimentation 5-24 VDC Détection de distance sans contact et à grande distance Simple à installer et à mettre en place Options bidirectionnelles (quadrature) Fonctionne avec les disques/enveloppes d'impulsion magnétique Electro-Sensors Ensemble de support de montage et aimant de montage en option Les capteurs du modèle 906 sont résistants à l'eau et conviennent aux applications industrielles, y compris les environnements où la saleté, la poussière, la graisse ou l'humidité sont présentes. Le capteur standard 906 a un corps en aluminium fileté, et est fourni avec un support de montage et un câble de 3 mètres. L'option quadrature (bidirectionnelle) comporte deux capteurs et est conçue pour les applications nécessitant des informations sur la vitesse et la direction. Ces capteurs de vitesse utilisent des circuits intégrés à effet Hall à détection magnétique pour produire un signal d'impulsion numérique à interfacer avec des commutateurs de vitesse, des tachymètres, des compteurs, des conditionneurs de signaux ou des automates programmables. Les capteurs à effet Hall fournissent un fonctionnement à vitesse nulle avec une sortie en onde carrée et une immunité au bruit électrique. Un disque d'impulsion ou un collier fendu d'impulsion avec des aimants incorporés est monté sur l'arbre surveillé. Lorsque l'arbre tourne, les aimants passent devant le capteur, ce qui fait que le capteur commute entre le haut et le bas, produisant ainsi une sortie d'impulsion numérique. Les capteurs fournissent un signal numérique à onde carrée avec un rapport cyclique de 50/50 lorsqu'ils sont utilisés avec des générateurs d'impulsions qui ont des aimants régulièrement espacés de polarité alternée, tels que les électrocapteurs à disque d'impulsion modèle 255. La distance recommandée entre le capteur et le générateur d'impulsions est de 1/4 de pouce +/- 1/8 de pouce. La flexibilité de l'espacement rend les capteurs tolérants aux vibrations, au faux-rond, au désalignement et aux environnements industriels.
