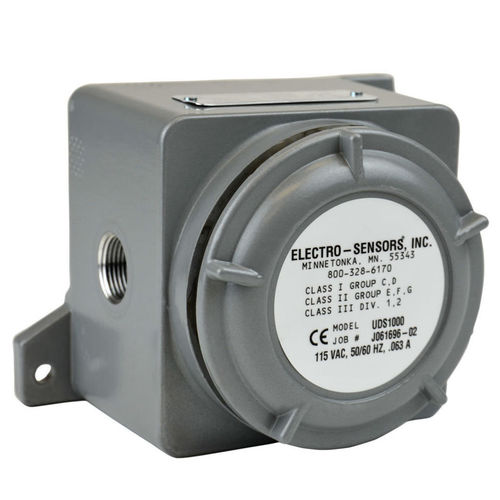

Détecteur de mouvement UDS1000

magnétiquesans contactsans contact

Caractéristiques Le relais change d'état lorsque le sens de rotation de l'arbre s'inverse Le relais se réinitialise lorsque le mouvement inverse s'arrête Installation et étalonnage faciles Boîtier d'interrupteur en aluminium moulé classé NEMA 4X, 7, 9 115 VAC standard, 12 VDC, 24 VDC, 230 VAC options Classe I, division I (C, D) Classe II, division I (E, F, G) En fonctionnement, l'UDS1000 active son relais DPDT de 5 A lorsque l'arbre surveillé est au repos ou tourne dans le sens de rotation souhaité. Les contacts du relais peuvent être utilisés pour activer le circuit de démarrage du moteur, ou fournir une indication visuelle que le démarrage ou le début du processus est possible. Lorsque l'arbre surveillé tourne en sens inverse (mauvais sens), le relais se désexcite, empêchant ainsi le moteur ou le processus de démarrer. L'UDS1000 fonctionne avec un bout d'arbre monté Disque de pulseur (ou enveloppe de pulseur à collier fendu facultative) qui génère un champ magnétique alternatif qui est capté par le grand écart sans contact capteur. Le capteur transmet ce signal de vitesse comme une impulsion numérique en quadrature (fréquence) vers le commutateur via un câble blindé à 4 conducteurs. L'UDS1000 décode ce signal de fréquence pour déterminer l'arbre direction. La sortie du relais peut alors être utilisée pour l'arrêt de l'équipement, pour empêcher le démarrage, ou pour fournir une alarme, en assurant la protection des machines et l'intégrité du processus. L'UDS1000 est à sécurité intégrée ; toute la perte de puissance pendant l'opération mettra hors tension le relais.
