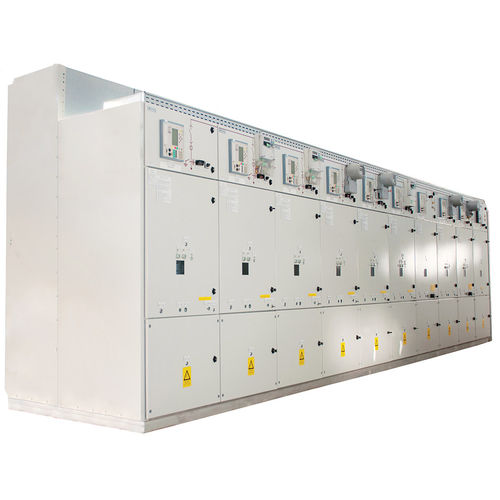

Appareillage de commutation primaire

moyenne tensionsous enveloppe métalliquecompact

Les appareillages de distribution primaire Electroalfa de la gamme S 12xx, pour une tension maximale de 12KV c.a., ont été testés pour des valeurs du courant nominal continu jusqu'à 5 000A et des valeurs du courant nominal de crête admissible de 50 KA/ 1s. Ce type d'engrenage résiste à l'action de l'arc électrique interne, avec un indice de classification allant jusqu'à IAC AFLR 50KA, 1s. Les disjoncteurs de la gamme S 24xx, pour une tension de 24 KV c.a. ont été testés pour des valeurs du courant nominal continu jusqu'à 2.500A et des valeurs du courant nominal de crête résistant de 25 KA/ 1s. Ce type d'engrenage résiste à l'action de l'arc électrique interne, avec un indice de classification allant jusqu'à IAC AFLR 25KA/ 1s. L'appareillage assure la continuité du service, selon la classification standard LSC2B. Du point de vue de la séparation des compartiments, la classification de ces tableaux est PM. L'appareillage de distribution primaire est constitué d'une armoire métallique constituée de panneaux de tôle assemblés avec des rivets spéciaux, des ferrures ou des soudures électriques ponctuelles, qui comprend les équipements de basse tension nécessaires aux spécifications d'exploitation, y compris le disjoncteur débrochable sur chariot et les équipements de mesure, commande, protection et signalisation de basse tension. Le disjoncteur débrochable sur chariot dispose de trois positions fonctionnelles : en service, en essai et débroché. Il peut passer d'une position à l'autre en douceur et sans choc, sur le trajet du circuit.
