Module de contrôle pour groupe électrogène CON-2012

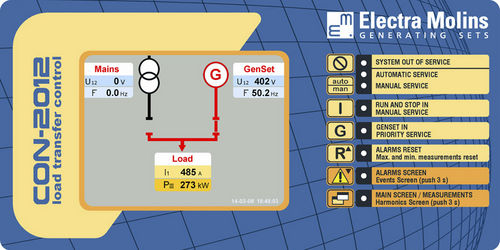

Dans certains cas, en raison du design de l'installation, il s'avère nécessaire une flexibilité dans les manoeuvres de commutation qui ne peuvent pas être exécutées directement au moyen d'un tableau automatique AUT-MP12 Comme par exemple, lorsqu'il existe plus d'une commutation et si on souhaite un contrôle indépendant de chacune d'elles. Dans ces cas, la solution est le module CON-2012. Dans d'autres cas, on souhaite de hautes prestations dans le contrôle des systèmes de commutation qui satisfait pleinement ce module. Le module de contrôle de commutation type CON-2012 effectue la détection triphasée du défaut de secteur causé par les facteurs suivants: tension minimum, tension maximum, déséquilibre entre phases ou micro-coupures répétitives et il donne le signal de démarrage ou arrêt au groupe électrogène. Le module peut être configuré pour contrôler n'importe quel type d'inverseur: avec deux contacteurs, avec un commutateur motorisé ou avec deux interrupteurs automatiques avec commande motorisée. Un écran TFT en couleur de 5,7" affiche l'état de l'inverseur, les mesures électriques, les alarmes de la commutation, les évènements et l'analyse d'harmoniques. À l'aide des touches du panneau frontal, on a accès à la visualisation des différents écrans. Les mesures électriques affichées sur l'écran, aussi bien pour le groupe comme pour le secteur, sont les mêmes que celles décrites pour le tableau AUT-MP12. Le module CON-2012 vérifie que toutes les manoeuvres qu'il ordonne à la commutation soient réalisées correctement. Dans le cas contraire, il affiche l'alarme correspondante.
