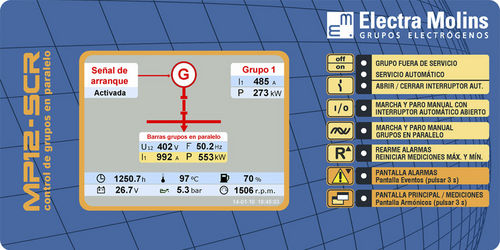

Panneau de contrôle pour groupe électrogène MP12-SCR

automatique

Le tableau MP12-SCR est un tableau de démarrage et de synchronisation automatique du groupe électrogène conçu pour fonctionner en parallèle avec d'autres groupes lorsqu'il reçoit un signal de démarrage. Ce signal de démarrage provient normalement d'un module de contrôle de commutation de type CON-2012 (ou similaire) qui, contrôle le secteur et donne ce signal en question aux groupes lorsqu'un défaut du secteur a lieu. Le Service Automatique normal de groupes en parallèle du tableau MP12-SCR utilise une méthode rapide de démarrage et de synchronisation appelée «axe électrique». Cette méthode de démarrage et de synchronisation consiste à faire commencer le cycle de démarrage de tous les groupes alors qu'ils ont l'interrupteur automatique de puissance fermé lorsque le signal de démarrage est transmis. Ainsi, au moyen d'un courant d'excitation contrôlé, la synchronisation des alternateurs a lieu de façon simultanée au processus de démarrage des moteurs diesel; ce qui permet d'obtenir la maximum rapidité. En service d'urgence en cas de défaut de secteur, l'objectif consiste à rétablir la fourniture électrique le plus rapidement possible. Cependant dans les installations où la rapidité du rétablissement du service électrique n'est pas importante, l'usager peut programmer le fonctionnement du tableau MP12-SCR pour que la synchronisation et la mise en parallèle s'effectuent selon la «méthode classique»: les groupes démarrent avec les interrupteurs de puissance ouverts, le premier groupe disponible est branché au jeu de barres et les autres groupes se synchronisent et se branchent successivement au jeu de barres de façon automatique.
