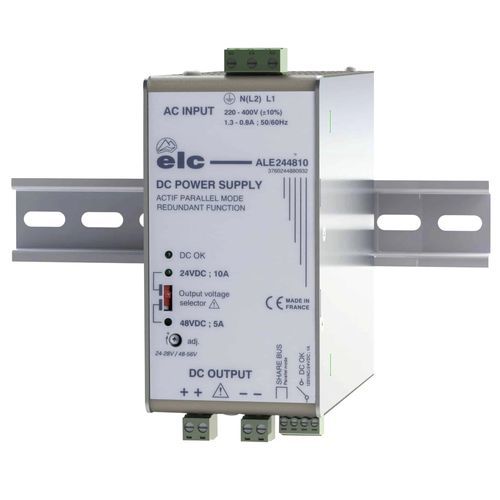

Alimentation électrique sur rail DIN ALE244810

AC/DCDCà sortie simple

Description Tension • Sorties flottantes sur borniers doubles débrochables. • Section maximum du fil : 2,5mm² (AWG12). • Tension de sortie : configurable 24 V (adj. 23,5à 28,6 V) ou 48 V (adj. 47 à 57,2 V) • Régulation : < 10 mV pour une variation de charge de 10 à 90 %. < 5 mV pour une variation secteur de 198 V à 440 V. • Ondulation : < 10 mV efficace comprenant : < 10 mV crête à crête du signal à 100 Hz < 60 mV crête à crête des pics de commutations • Temps de maintien : 25 ms à 50 % de charge et 18 ms à 100 % (secteur à 198V) • Visualisation : Led verte « DC OK – alimentation en fonctionnement » Led jaune “sélection de la tension de sortie” • Relais d’état : contact sec, 120 VAC (30 VDC) 1 A, sur bornier débrochable pour fils de 1,3 mm² (AWG16) Intensité • I maxi : en 24 V : 11,5 A au court-circuit 10 A à 24 V, 8.6 A à 28 V : en 48 V : 5,75 A au court-circuit 5 A à 48 V, 4,3 A à 56 V Puissance • Puissance constante de sortie : 240 W. Protections • Contre les courts-circuits par limitation de courant. • Contre les surintensités sur le circuit primaire, par fusible interne. • Contre les échauffements excessifs par disjonction. • Sécurité : Conforme aux normes EN 61010-1, EN61010-2-201 et EN62368-1. • CEM : Conforme aux normes EN 61000-3-2, EN 61000-6-2 et EN 61000-6-4. • Sécurité : Classe I. • Catégorie de surtension : II ; Degré de pollution : 2. • Altitude de fonctionnement : < 2000 m. • Indice de protection : IP 20.
