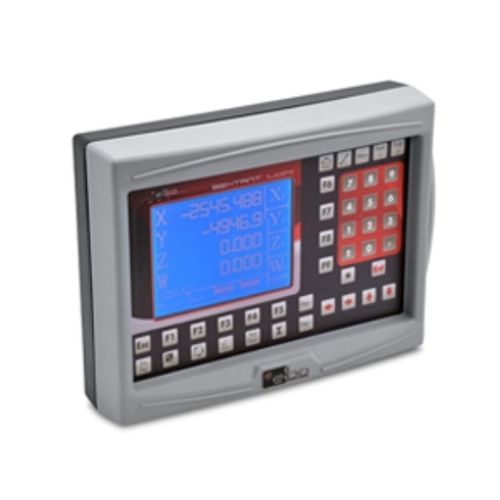

Indicateur de position SEXTANT TP

numériquepour montage sur panneaupour machine-outil

Résolution : 0.5 - 1 - 2 - 5 - 10 microns Axes : X - Y - Z - W DRO de la série SEXTANT, il est dédié à la perceuse radiale. Il suffit d'installer une échelle sur le drapeau et un encodeur sur la colonne, pour transformer la perceuse radiale en une machine à coordonnées X, Y normale. Le logiciel du DRO convertit les données de la production exécutée en coordonnées polaires (rayon et angle) qui ont conduit à zéro, en séquence, permettent de réaliser la fabrication programmée précédemment en coordonnées cartésiennes (X, Y). A partir d'un modèle de fraisage, il maintient toutes les fonctions, origines, cycles de perçages sur cercle, sur ligne, sur moule, etc. -99 origines de travail -99 outils -20 programmes/pièce (2000 blocs/prog.) -Conversion mm/pouce -Conversion absolue/incrémentale -Compensation d'erreurs linéaires -Compensation d'erreurs non linéaires -Jusqu'à 200 points pour chaque axe -Peut afficher l'axe 4° en degrés -Fonctions avancées : - trous sur bride - trous et arc - trous sur ligne et grille -Mesure de l'angle -Radius/diamètre -Centrage des pièces -Sommation d'axes configurable -Centrage des brides -Sortie série RS232 -Logiciel de mise à jour -Menu graphique pour l'assistance à l'utilisateur -Poids : 2,5 Kg -Alimentation électrique : 115 + 230 Vac ; 50-60 Hz ; 30 VA
