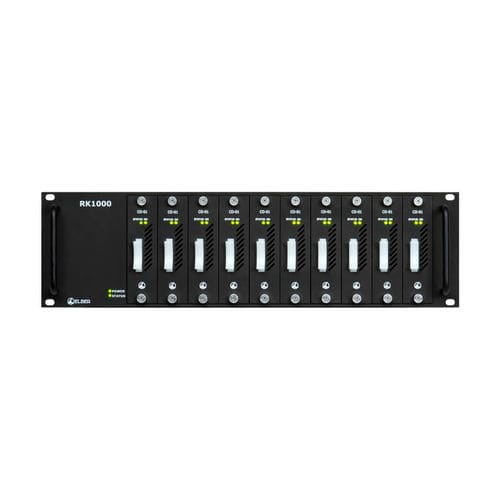

Système de transmission de signaux RK1000

Commutateur, distributeur et matrice DVB-ASI, 3G/HD/SD-SDI Le RK1000 peut être utilisé par les opérateurs de radiodiffusion dans les réseaux de transmission pour la distribution de signaux DVB-ASI sur des réseaux satellites ou terrestres, ainsi que dans les environnements de studio pour le routage ou la distribution de signaux SDI/HD/3G-SDI/DVB-ASI. L'appareil est composé d'un châssis de base 3U 19" qui peut accueillir jusqu'à 10 modules remplaçables à chaud, ce qui facilite la maintenance et la gestion des stocks. Le panneau arrière est composé d'unités indépendantes selon le type et la quantité de modules installés ; les panneaux sont connectés à une carte mère interne, ainsi que les modules du panneau avant. Le module de commutation, appelé CO-02, permet jusqu'à 3 entrées (principale, de secours et de reprise après sinistre) et possède 7 sorties ; en cas de configuration DVB-ASI, le module effectue une commutation transparente entre l'entrée principale et l'entrée de secours, en évaluant le contenu TS en ce qui concerne la perte TS, la perte de synchronisation, la perte PAT, l'erreur du compteur de continuité et le TEI (chacun peut être activé/désactivé par l'interface utilisateur). Dans le cas de signaux 3G/HD/SD-SDI, le commutateur évalue uniquement la présence du signal. Le commutateur peut être réversible ou non réversible, automatique ou forcé. Des fonctions supplémentaires sont intégrées pour améliorer la flexibilité et la sécurité d'utilisation. Chaque module peut être configuré comme un ma-trix, où l'utilisateur peut assigner à chaque connecteur de sortie la source sélectionnée entre les entrées 1, 2, 3 et le signal commuté. En outre, différents panneaux arrière sont disponibles en fonction de l'application : passage de l'entrée principale, passage de la dernière entrée sélectionnée, passage des entrées principale et arrière.
