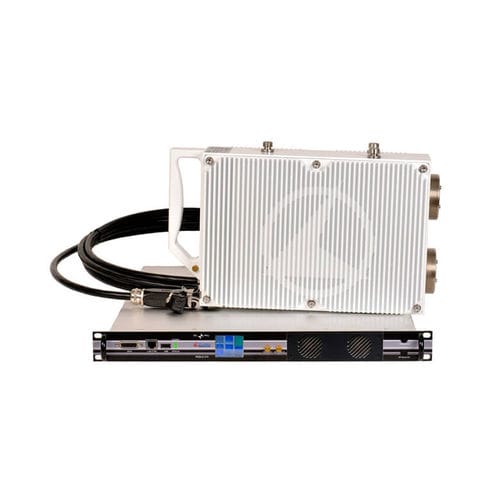

Émetteur-récepteur RF REBLE 610 ODU

4 canauxde donnéesmodulaire

Le REBLE610-ODU est la version divisée du REBLE610 Elber, un lien hyperfréquence intérieur complet, dont il se distingue par la séparation entre la partie RF (logée dans un boîtier en aluminium étanche), le modem, la section E/S et le contrôle. L'unité intérieure (ou unité de contrôle) REBLE610-IDU est équipée d'une alimentation redondante remplaçable à chaud, disponible à la fois en entrée AC et DC. L'approche modulaire a permis de développer le module d'interface de données (modulateur, démodulateur et interface de données) et le module de communication ODU (avec alimentation de tête et interface optique). D'un point de vue RF, le nouveau circuit de transmission est capable de garantir environ 1 Watt avec chaque schéma de modulation, en introduisant, en outre, une précorrection à large bande (jusqu'à 1 GHz selon la bande de fréquence). Des innovations majeures du côté des entrées numériques avec trois cartes d'interface de données différentes disponibles : la version A est équipée de 10 ports ASI/ BTS sur connecteur BNC, configurables en entrées ou en sorties, ce qui permet d'inclure dans le même équipement les fonctions de distribution ASI et de matrice ASI ; elle fournit également un port GbE L1 pour le trafic IP, un canal de données E1 à 2048 Kbit/s (comme alternative à 2 ports ASI/BTS) et une connexion " transit " (pour ne pas gaspiller les connecteurs coaxiaux) ; la version B est équipée de 5 ports DVB-ASI/BTS/SMPTE310 (entrée ou sortie) et de 5 canaux E1 ; la version C est orientée vers les réseaux de diffusion TELCO et de nouvelle génération, offrant des interfaces SDH et IP, avec des connexions électriques et optiques, intégrant en option un commutateur L2 avec des capacités QoS.
