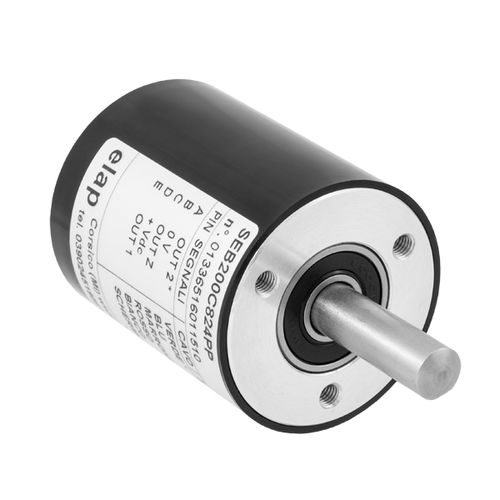

Codeur rotatif incrémental SEB

optiquemagnétiqueà arbre plein

Ø 50 mm Solides et fiables, les codeurs rotatifs incrémentaux de la série SEB/SEB-Z peuvent être utilisés dans des conditions difficiles. Ils peuvent être fournis dans le type bidirectionnel (SEB) ou bidirectionnel avec impulsion de référence zéro (SEB-Z). Le nombre d'impulsions par tour varie de 2 à 12500. Les types SEB-M/SEBZ-M fonctionnent selon le principe magnétique, avec un nombre d'impulsions par tour allant de 8 à 2048. Le boîtier en plastique ABS offre une protection élevée contre les agents environnementaux - IP65 degré, qui peut être améliorée à IP66 avec le joint torique en option monté sur l'arbre du codeur. Les connexions sont assurées par un câble ou un connecteur en position axiale ; les signaux de sortie peuvent être au format NPN à collecteur ouvert, push-pull ou line-driver. VERSIONS DISPONIBLES Bidirectionnel avec (SEB-Z) ou sans impulsion zéro (SEB) Pouls/révolution : 2 ÷ 12500 Bidirectionnel magnétique avec (SEBZ-M) ou sans impulsion zéro (SEB-M) Pouls/révolution : 8 ÷ 2048 LES SPÉCIFICATIONS TECHNIQUES - Bride ronde de 50 mm de diamètre - Diamètre de l'arbre 10 mm - Alimentation en tension 5/30 Vdc - Protection contre les courts-circuits et les inversions de polarité - Consommation électrique 30/80 mA - Fréquence de comptage maximale 100 KHz / 200 KHz pour les numéros de ppr supérieurs à 1250 - Sortie électronique : collecteur ouvert NPN, Push-Pull, Line-driver - Sortie de câble axiale, longueur de câble 3 m (1 m pour la sortie du conducteur de ligne) ou connecteur axial équipé de la partie volante - boîtier en plastique ABS - Degré de protection IP65 (en option IP66 avec joint torique monté sur l'arbre)
