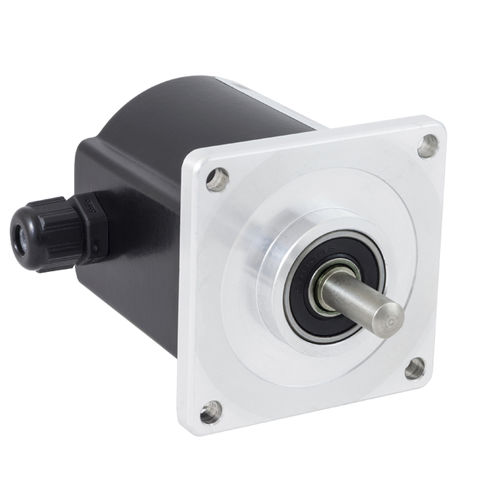

Codeur rotatif incrémental RE620

optiqueavec bride carréeen aluminium

La gamme de codeurs incrémentaux à bride carrée comprend la série RE620, avec un diamètre de masque de centrage de 31,75 mm, compatible avec la norme internationale SIZE25, et la série RE650, avec un diamètre de masque de centrage de 50 mm. Les deux types sont logés dans un boîtier métallique. Le type et la position de la connexion peuvent être choisis parmi différentes options, ainsi que les formats des signaux de sortie et les diamètres des arbres. Le nombre d'impulsions par tour varie de 2 à 12500. L'option d'impulsion de référence zéro est disponible pour les deux séries (type RE621 - RE651). LES SPÉCIFICATIONS TECHNIQUES - Alimentation électrique 5/30 Vdc - Consommation électrique 30/80 mA - Fréquence de comptage maximale 100 KHz - 200 KHz pour ppr > 1250 - Sortie de connecteur axiale ou radiale, équipée de la partie volante - Sortie de câble axiale ou radiale, câble de 3 m de long (longueur de câble 1 m avec sortie de conducteur de ligne) - les signaux de sortie : NPN à collecteur ouvert, push-pull, pilote de ligne 5 Vdc (alimentation 5/30 Vdc), pilote de ligne 5/30 Vdc (alimentation 5/30Vdc) - Protection contre les courts-circuits et les inversions de polarité - Boîtier en aluminium - degré de protection IP65 (en option IP66 avec joint torique monté sur l'arbre)
