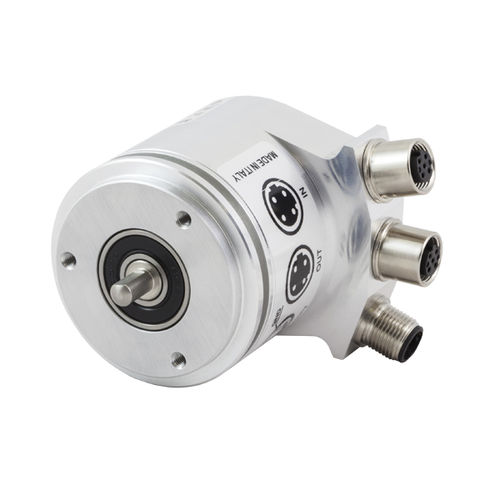

Codeur rotatif absolu MEM-BUS EtherNet/IP

magnétiquemultitourEthernet/IP

Les encodeurs Elap MEM-Bus EtherNet/IP peuvent être facilement intégrés dans n'importe quel réseau EtherNet/IP, car ils sont conformes à toutes les exigences de l'interface EtherNet/IP, selon les directives IEC61784-1. L'encodeur présente le profil d'encodeur 22H selon les spécifications du protocole CIP™. Les encodeurs sont certifiés conformes à l'ODVA, y compris la certification CIP Sync. Les paramètres des codeurs - pas/tour, numéro de préréglage, sens de rotation, seuils d'alarme de vitesse/position, unité - sont réglés via TCP/IP. L'unité de mesure peut être modifiée en cours d'exécution. Outre les objets d'assemblage standard 1,2,3, le codeur Elap prend en charge l'objet propriétaire 110, qui offre une vue complète des paramètres et des alarmes relatifs à la vitesse et à la position. L'adressage IP peut être réglé à la fois par des commutateurs rotatifs et par le logiciel (DHCP/BOOTP) 4 LED de signalisation bicolores fournissent les informations de diagnostic sur l'état du dispositif dans le réseau. Le codeur prend en charge la fonctionnalité DLR (Device Level Ring), garantissant la continuité du fonctionnement même en cas d'interruption du réseau. Les encodeurs MEM-Bus sont fournis en version multitours avec une résolution de 29 bits (8192 pas/tour x 65536 tours). Différentes versions mécaniques sont disponibles pour répondre à toutes les exigences des applications : à bride carrée, à bride ronde avec servo-accouplement et à arbre creux pour l'accouplement direct à un arbre moteur ; tous les types offrent différentes options pour le diamètre de l'arbre/du trou. La connexion électrique est assurée par 3 connecteurs M12. Le solide boîtier en aluminium assure un haut degré de protection, de sorte qu'il est possible d'utiliser les encodeurs de bus MEM dans des environnements industriels difficiles. Le codeur est listé UL.
