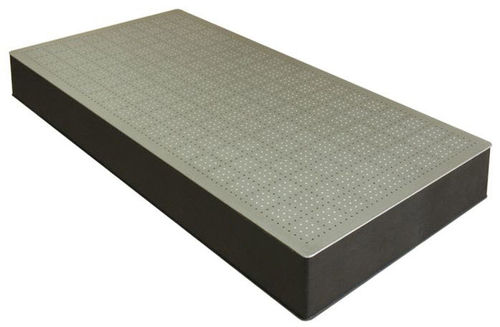

Table optique en nid d'abeille

Table optique en nid d'abeille - EKSMA Optics
Table optique en nid d'abeille - EKSMA Optics
Table optique en nid d'abeille - EKSMA Optics - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécifications
en nid d'abeille

Description

* Structure sandwich avec âme en nid d'abeille en acier * Revêtement supérieur en acier inoxydable ferromagnétique de 5 mm d'épaisseur * L'âme en nid d'abeilles en acier de 0,25 mm d'épaisseur a une densité de 125-250 kg/m3 en fonction du maillage et de sa structure * Le revêtement supérieur a un motif de trous M6 espacés de 25 mm * Planéité +-0,1mm/m2, module de Young 21x105 kg/cm2, module de cisaillement 8,2x105 kg/cm2 * Déflexion sous charge 4 μm/m (100 kg en charge centrale) * Fréquence de résonance env. 200 Hz * Temporisation d'excitation transitoire 50 ms Les plateaux de table en nid d'abeille constituent la base sur laquelle les travaux optiques et laser de précision sont effectués. Les plateaux de table ont une âme en nid d'abeille à l'intérieur. Les plateaux de table répondent à des exigences élevées en termes de rigidité, de planéité, d'isolation des vibrations et d'amortissement. Le plateau de table en nid d'abeilles standard est composé d'une peau supérieure en acier inoxydable ferromagnétique laminé à froid de 5 mm d'épaisseur et d'une peau inférieure de 3 à 6 mm d'épaisseur, toutes deux liées sous haute pression à un noyau en nid d'abeilles au moyen d'une résine époxy spéciale. L'épaisseur de la peau dépend des dimensions du plateau de table. Le revêtement supérieur a un motif (grille) de trous M6 espacés de 25 mm avec une précision de ±0,1 mm.

---
