Prisme de Pellin-Broca

en verre BK7en silice fondue

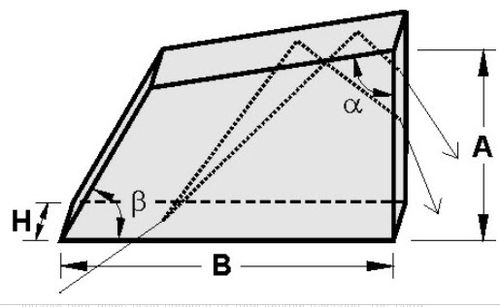

Perte extrêmement faible pour un faisceau polarisé en p Séparé par la lumière de longueur d'onde, il est facilement orientable de 90° avec une déviation minimale Les prismes UVFS assurent une séparation de 1,26° entre 532 et 1064 nm Dans un prisme Pellin-Broca, un prisme dispersant ordinaire est divisé en deux le long de la bissectrice de l'angle du sommet. À l'aide d'un prisme à angle droit, les deux moitiés sont réunies pour créer un prisme de dispersion avec un angle droit interne obtenu par réflexion interne totale. Le faisceau d'entrée est dévié à un angle de 90° par rapport à sa direction initiale
