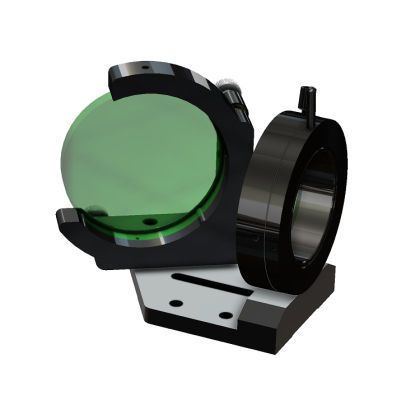

Atténuateur de faisceaux laser 990-0073 series

variable

L'atténuateur variable / séparateur de faisceaux est constitué d'une monture cinématique avec support de polariseur, équipée d'un polariseur de type Brewster à couche mince et d'une demi-plaque d'onde en quartz. ○ Divise le faisceau laser en deux faisceaux dont le rapport d'intensité est réglable manuellement et qui sont séparés par un angle de 68° ○ Large gamme dynamique ○ Déplacement du faisceau transmis ~1,4 mm ○ Seuil de dommage optique élevé Cet atténuateur/répartiteur de faisceaux variable se compose d'un polariseur de type Brewster à film mince UV FS d'un diamètre de 76.2 mm, qui réfléchit la lumière polarisée s tout en transmettant la lumière polarisée p, qui est logé dans le support de séparateur de faisceaux 840-0056-13 et une demi-plaque d'onde en quartz à ordre zéro (contact optique) de 40 mm de diamètre (pour les impulsions femtosecondes) ou une demi-plaque d'onde à ordre zéro espacée dans l'air (pour les applications à haute puissance) est logée dans le support de polariseur rotatif 840-0180-A2, placé dans le faisceau laser incident polarisé linéairement. Le rapport d'intensité de ces deux faisceaux séparés et polarisés différemment peut être modifié en continu sans altérer les autres paramètres du faisceau en faisant tourner la plaque d'onde. L'intensité de l'un ou l'autre des faisceaux de sortie, ou leur rapport d'intensité, peut être contrôlée sur une large plage dynamique. La polarisation P peut être sélectionnée pour une transmission maximale, ou une polarisation S de grande pureté peut être réfléchie lorsque l'atténuation du faisceau transmis est maximale. la monture cinématique 840-0056-13 permet d'ajuster l'angle d'incidence (AOI) des polariseurs de type Brewster à couche mince de ±4,5° et d'obtenir le contraste d'extinction maximal. Les montures sont fixées sur une plaque de base. La hauteur de l'axe optique est de 58,5 mm par rapport au plateau de la table.
