Atténuateur de faisceaux laser 990-0072 series

variable

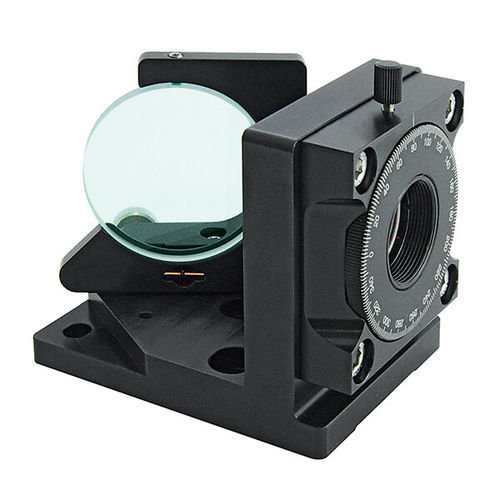

L'atténuateur variable / séparateur de faisceaux est constitué d'une monture cinématique avec support de polariseur, équipée d'un polariseur de type Brewster à couche mince et d'une demi-plaque d'onde en quartz. ○ Divise le faisceau laser en deux faisceaux dont le rapport d'intensité est réglable manuellement et qui sont séparés par un angle de 68° ○ Large gamme dynamique ○ Déplacement du faisceau transmis ~1 mm ○ Seuil de dommage optique élevé Cet atténuateur/répartiteur de faisceaux variable se compose d'un polariseur de type Brewster à couche mince UV FS d'un diamètre de 50,8 mm, qui réfléchit la lumière polarisée s tout en transmettant la lumière polarisée p, qui est logé dans le support de répartiteur de faisceaux 840-0056-12 et d'une demi-plaque d'onde en quartz d'ordre zéro (optiquement contactée) d'un diamètre de 25.4 mm (pour les applications femtosecondes) ou une demi-plaque d'onde à ordre zéro espacée dans l'air (pour les applications à haute puissance) logée dans le support de polariseur rotatif 840-0190, placé dans le faisceau laser incident à polarisation linéaire. Le rapport d'intensité de ces deux faisceaux séparés et polarisés différemment peut être modifié en continu sans altérer les autres paramètres du faisceau en faisant tourner la plaque d'onde. L'intensité de l'un ou l'autre des faisceaux de sortie, ou leur rapport d'intensité, peut être contrôlée sur une large plage dynamique. La polarisation P peut être sélectionnée pour une transmission maximale, ou une polarisation S de grande pureté peut être réfléchie lorsque l'atténuation du faisceau transmis est maximale. la monture cinématique 840-0056-12 permet d'ajuster l'angle d'incidence (AOI) des polariseurs de type Brewster à couche mince de ±4,5° et d'obtenir le contraste d'extinction maximal. Les supports sont montés sur des tiges, des supports de tiges et la base mobile 820-0090. La hauteur de l'axe optique par rapport à la table peut être réglée entre 78 et 88 mm.
