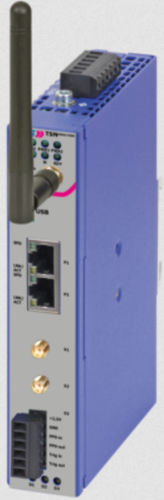

Outil de diagnostic ProfiNet TSN-Analyzer

pour Ethernet industrielde surveillance

L'analyseur TSN est un nouvel appareil de diagnostic de conception robuste développé par eks Engel. Il a été développé spécialement pour la planification de projets ainsi que pour la mise en service, la maintenance et la surveillance continue des réseaux TSN (Time-Sensitive Networking). Contrairement aux appareils de laboratoire coûteux, l'analyseur TSN permet une entrée simple et rentable dans l'analyse des serveurs de données TSN. Ceci est rendu possible par la technologie TSN d'InnoRoute, qui a été testée dans les bancs d'essai LNI 4.0 et IIC. L'analyseur TSN prend notamment en charge les normes et procédures en temps réel des normes de ponts et de réseaux pontés IEEE 802.1Q et le profil IEEE 802.1AS, qui est basé sur la spécification de synchronisation temporelle IEEE 1588. L'interface web intégrée permet d'utiliser les fonctions de gestion et de diagnostic via une interface graphique explicite. Une interface de ligne de commande (CLI) est également disponible. À l'avenir, le champ fonctionnel de l'analyseur TSN pourra être élargi individuellement grâce à des modules logiciels optionnels. Par exemple, un point final TSN, un générateur de trafic et divers convertisseurs de protocole, tels que TSN vers Profinet ou Modbus-TCP, sont prévus.
